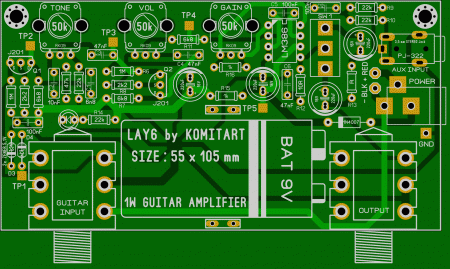

1W AMP Electric Guitar Amplifier.  1Wamp - это небольшой гитарный усилитель мощностью в один ватт, основанный на гитарном предусилителе JFET, регуляторе тона Big Muff Pi и усилителе мощности на микросхеме LM386. Этот портативный усилитель представляет собой открытый аппаратный проект, разработанный компанией "Электросмаш" с открытым исходным кодом.  Каскад предусилителя с двумя транзисторами J201 предназначен для создания звука, похожего на лампу, каскад тембра BMP способен воспроизводить большой диапазон тонов, а выходной каскад LM386 может управлять любым типом динамиков, от наушников до кабинета, например, Marshall 2x12. Этот проект идеально подходит в качестве усилителя для тренировок в помещении, оснащенного всеми функциями больших усилителей: ⦁ Tone/Volume/Gain регулировки. ⦁ Speaker/Cabinet выходы. ⦁ Выход на наушники с интегрированным переключателем аттенюатора. ⦁ Aux/mp3 вход. ⦁ Battery clip. ⦁ 9V DC BOSS style гнездо подключения питания. 1Wamp принципиальная схема:  Схема может быть разбита на 5 более простых блоков: входной каскад JFET, регулятор тембра, усилитель JFET, усилитель мощности LM386 и источник питания. Вход aux/mp3 добавляет любой входной сигнал линейного уровня к звуку гитары, позволяя практиковаться с бэк-треками metronome/mp3/youtube и так далее. Каскад питания обеспечивает 9 вольт для всех каскадов цепи, обеспечивая также защиту от соединений с обратной полярностью, а также дополнительно фильтрует линию питания для устранения любых помех. ⦁ Разъем 2.1 jack CONN4 может принимать любой адаптер 9 В типа BOSS (минус в центре разъема), его неплохо использовать, потому что усилители мощности по определению довольно быстро разряжают батареи. Этот разъем автоматически отключит батарею от сети при подключении внешнего адаптера 9 В. ⦁ Входное стерео гнездо для гитары используется в качестве переключателя включения-выключения, подключающего клемму аккумулятора (-) к заземлению при подключении гитарного разъема. Когда вставляется моно разъем гитарного шнура в стерео гнездо входа, точки GND_B и GND_A соединяются, запитывая цепь. ⦁ Диод D1-это диод защиты от переполюсовки, защищающий усилитель от случайных обратных подключений питания. В этом случае используется диод 1N5817, поскольку он выдерживает напряжение до 20 В при обратном подключении и имеет низкий VF=0,4 В, поэтому конечный источник питания будет 9 - 0,4= 8,6 В, что обеспечивает больший запас для чистых звуков. В качестве замены может быть использован любой другой диод общего назначения, такой как 1N4148/1N4001/1N4007. ⦁ Светодиод D2 загорится, когда цепь включена (подключена батарея 9 В или адаптер + гитара). Печатная плата гитарного усилителя двухсторонняя, изначально рисовал с использованием исходной картинки, но в последствии множество дорожек было перенесено на нижний слой. SW1 - это переключатель типа тумблер, входной разъем AUX_IN типа PJ322, такие есть на Алиэкспресс, переменные резисторы типа ALPS RK09. Внешний вид платы в формате LAY6 такой:  Список элементов 1Wamp Electric Guitar Amplifier: U1 - LM386 - 1 шт. Q1,Q2 - J201 - 2 шт. C1 - 6n8/100V пленка - 1 шт. C2 - 10n/100V пленка - 1 шт. C3,C4,C6 - 47n/100V пленка - 3 шт. C5,C11,C12 - 100n/100V пленка - 3 шт. C7,C8,C9,C10 - 220uF/16V электролит - 4 шт. R12 - 10R/0,25W Metal Film ±1% - 1 шт. R13,R15,R16 - 1k/0,25W Metal Film ±1% - 3 шт. R3,R8 - 2k2/0,25W Metal Film ±1% - 2 шт. R2,R7,R11 - 6k8/0,25W Metal Film ±1% - 3 шт. R5,R9,R10,R14 - 22k/0,25W Metal Film ±1% - 4 шт. R4 - 47k/0,25W Metal Film ±1% - 1 шт. R1,R6 - 1M/0,25W Metal Film ±1% - 2 шт. Pot1,Pot2,Pot3 - Potentiometers 9MM 50k V/ADJ - 3 шт. CON1, CON3 - 6.35 jack Neutrix 1/4 ST Chrome Conn PCB - 2 шт. CON2 - 3.5 jack - Jack 3.5 mm st - CLIFF 4 POLE, PCB - 1 шт. CONN4 - 2.1 jack - DC Power Conn 2.0mm PCB Jack - 1 шт. D1 - 1N5817 - Schottky Diodes Vr/20V Io/1A - 1 шт. D2 - LED - Standard LED - TH 3MM LED WHITE - 1 шт. D3,D4 - 1N4733A - Zener Diode 5.1V 1W - 2 шт. 8pin dip IC socket - 1 шт. SW1 - Toggle 3-Pin SPDT ON-ON - 1 шт. 9V Battery Conn. - 9V Battery Contacts 26AWG - 1 шт. * Additional Comp. R2, R7 - 10k/0,25W Metal Film ±1% - 2 шт. R3, R8 - 1k/0,25W Metal Film ±1% - 2 шт. Удачного повторения. Размер архива - 3 Mb.
