Собираем ламповый усилитель для гитары Plexi 6V6.

Собираем ламповый усилитель для гитары Plexi 6V6Собираем ламповый усилитель для гитары Plexi 6V6


Данная схема является прототипом усилителя Traynor YBA-2, производимой в 1987 году фирмой Marshal, правда выходная мощность у этого прототипа чуть ниже.

Данная статья была переведена с одного из зарубежных сайтов, где автор утверждает, что сборка данного усилителя обошлась ему не очень дорого, но при этом усилитель обладает потрясающим звучанием. Наряду с этим он советует браться за конструирование данного усилителя тем радиолюбителям, у которых есть хоть какой-то опыт сборки ламповых усилителей, и имеющим представление о том, что они будут делать, и как это все делается.

При сборке этой схемы автор не пытался копировать все один в один, так же как элементы и их номиналы могут не соответствовать тем, которые применялись в оригинальной схеме. Собирал он ее из наиболее общедоступных радиодеталей.

И так, оригинальная принципиальная схема усилителя 6V6 Plexi. Для просмотра изображения в полноразмерном разрешении, кликните на картинке, после чего можете сохранить схему у себя на компьютере.


Plexi6V6_схема оригиналPlexi6V6_схема оригинал


А это переработанная схема усилителя, в которой автор исправил некоторые не значительные недочеты оригинала:

Plexi6V6c_схема переделкаPlexi6V6c_схема переделка

Список элементов:


ПРИМЕЧАНИЕ : Этот список запасных частей был обновлен , чтобы отразить имеющиеся в настоящее время запчасти , и может не точно соответствовать схемам , показанным выше.

Резисторы:
Note: My original used all 5% 2W metal film resistors. However, 1W Carbon Film would work as well.

● 470 ohm (2)
● 820 ohm (1)
● 1k (1)
● 2k7 (1)
● 5k6 (2)
● 10k (1)
● 15k (1)
● 33k (1)
● 47k (1)
● 68k (2)
● 82k (1)
● 100k (8)
● 470k (2)
● 1M (3)
● 1 ohm 1% 1W (2)
● 1k 5W (2)
● 5k 5W керамический или метал-оксидный (1)
● 10k 2W (2)
● 22k 5W керамический или метал-оксидный (1)
● 220k 3W (2)


Конденсаторы:

● 47p 500v керамический диск (1)
● 470p 500v слюда (2)
● 4.7n 400v металлопленочный (1)
● 22n 400v металлопленочный (6)
● 100n 200v металлопленочный (2)
● 470n 630v металлопленочный (1)
● 680n 100v металлопленочный (1)
● 4u7 25v осевой электролитический (1)
● 22u 450v осевой электролитический (3)
● 2x32u 450v can electrolytic (1)
● 47u 100v осевой электролитический (2)
● 220u 25v осевой электролитический (1)


Потенциометры:

● 5k линейный (1)
● 10K trimmer pot (1)
● 25k линейный (1)
● 250k линейный (1)
● 1M log taper (3)


Разное:

● Шасси
● Transformers set (e.g., from 18watt)
● UF4007 or 1N4007 диоды (6) (UF are better)
● LED (светодиод) (1)
● 9-pin noval панельки для ламп (3)
● 8-pin панельки для ламп с октальным цоколем (2)
● Дроссель 5…10H 50mA 500v (1)
● Клеммники (4)
● Лампы 12AX7/ECC83 (3)
● Выходные лампы 6V6-GT (2)
● SPST тумблеры, 250V 10A (2)
● SPDT мини тумблер (1)
● Quarter-дюймовые гнезда (2)
● Держатель предохранителя & 2A SLO предохранитель

Элементы схемы смонтированы на куске стеклотекстолита размером 30,5 см, с применением клеммных стоек. Наглядное изображение платы и внешний вид собранной платы показаны на следующих двух изображениях:


Расположение элементов на плате усилителя 6V6PlexiРасположение элементов на плате усилителя 6V6Plexi

Внешний вид платы усилителя с элементамиВнешний вид платы усилителя с элементами


Вид установленной в шасси платы усилителя и соединения элементов:

Внешний вид шасси усилителя снизуВнешний вид шасси усилителя снизу


Крепление дросселя к боковой стенке шасси:

Крепление дросселя к боковой стенке шасси


Для соединения земляных проводов к шасси припаян кусок согнутой П-образно толстой медной проволоки, как показано на следующем снимке (вся земля соединяется здесь):

Разводка земли


На следующем фото белым проводом установлена перемычка между входами INPUT1 и INPUT2:

Плата усилителя_подключение входов


Участок платы, где подключаются регуляторы:

Плата усилителя_подключение регуляторовПлата усилителя_подключение регуляторов


Участок платы, где подводится питание:

Плата усилителя_подключение питания


Ниже на снимке панельки выходных ламп, на выводах которых припаяны резисторы 5,6 кОм, 1 кОм 5 Ватт, и резисторы 1 Ом.

Панельки выходных ламп


Панельки ламп 12AX7. Скрученными проводами подается напряжение накала:

Панельки ламп 12AX7Панельки ламп 12AX7

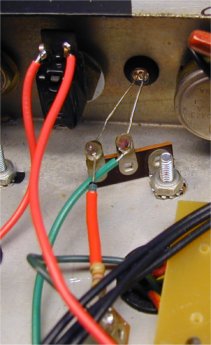

На следующем снимке показана распайка тумблера включения питания и светодиода:

Подключение тумблера питания и светодиода


Внешний вид собранного шасси усилителя:

Шасси усилителя Plexi6V6 в сборе


Вы можете скачать схемы и плату Plexi6V6 одним файлом с нашего сайта по прямой ссылке. Размер файла архива RAR для скачивания – 0,75 Mb.
