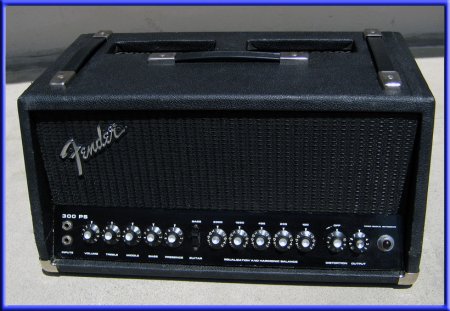

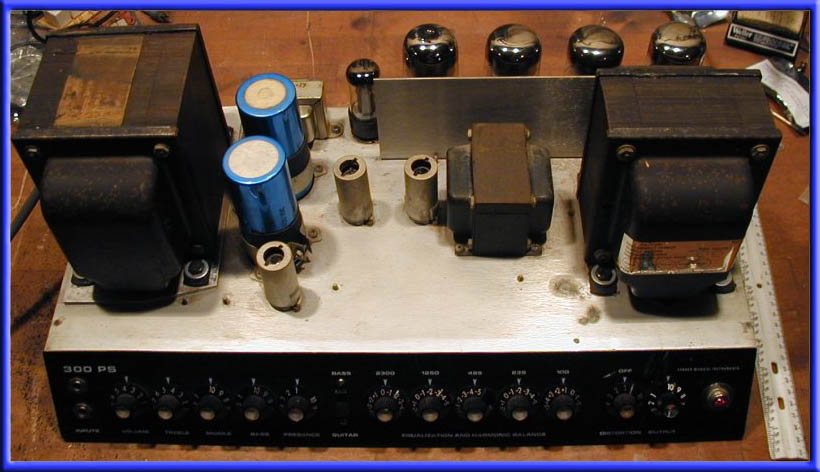

Схема усилителя для гитары Fender 300 PS.  Фирма Fender является одним из ведущих производителей аппаратуры для музыкантов, а модель усилителя, с которой мы вас хотим познакомить в этой статье, выпускалась в период с 1975 по 1980 год.  В данной модели присутствуют трехполосный регулятор тембра (Treb, Mid, Bass), возможность включения эффекта “Distortion”, регулировка эффекта присутствия, переключатель “ Guitar/Bass Sw”, а так же регуляторы частот 2300 Гц, 1250 Гц, 485 Гц, 235 Гц, и 100 Гц. Размеры бокса – 22 х 10 ¾ х 13 ¼ дюйма (для информации: 1 дюйм = 25.4 мм). Паспортная мощность усилителя составляет 300 Ватт RMS. Сопротивление нагрузки – 8 Ом. Принципиальная схема усилителя Fender 300 PS (размер изображения 2640 х 1840 px): Для увеличения изображений кликайте по картинкам.  Соединения всех элементов схемы выполнены навесным монтажем точка-точка с применением клеммных колодок.  Вид на шасси усилителя сверху:  Вид на силовой трансформатор:  Вид на элементы фильтров и регуляторы тембра:  Вид на четыре выходные лампы 6550 усилителя Fender 300 PS и драйверную лампу 6V6:  Вид на соединения электролитических конденсаторов:  Вид на заднюю панель усилителя:  Вид на корпус усилителя сверху. Показаны три ручки для переноски, и два вентиляционных отверстия, расположенных над выходными лампами:  Скачать принципиальную схему в формате PDF, можно по прямой ссылке с нашего сайта. Размер файла Schematic_Fender_300PS.rar - 0,4 Mb.
