2-10-2021, 17:56

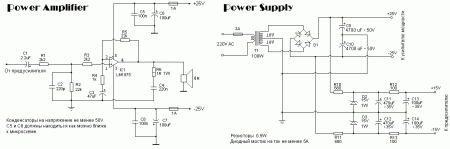

Приветствую, друзья, на сей раз музыканты, а точнее гитаристы. Давно уже лежал у меня в закромах проект гитарного усилителя Skiff PA-1, дошли руки дорисовать печатные платы и, наконец то, собрался написать статью и составить список элементов. Конструктивно этот усилитель вы полнен на двух платах, это гитарный преамп с четырехполосным регулятором тембра, регулятором CLEAN / OVERDRIVE, и регулятором MASTER на выходе, а так же усилитель мощности (на отдельной плате) построенный на микросхеме LM1875, которая даст вам примерно 20 Ватт на выходе. Реализация оконечника на отдельной плате дает возможность применить с гитарным предварительным усилителем другой усилитель мощности, например, на таких микросхемах, как TDA2030, TDA2040, TDA2050, TDA9293, в общем, в этом направлении выбор довольно большой. LM1875 по звуку дал довольно не плохой результат, поэтому на этом варианте и остановимся. Сначала приведу принципиальную схему гитарного предусилителя: При создании лейки я сделал расстояние между осями переменных резисторов 33 mm, при этом размер печатной платы составил 215 x 60 mm. На этой же плате размещен двух-полярный стабилизатор напряжения на 7815/7915. На плату подается переменное напряжение 12...15 Вольт. Внешний вид платы LAY6 формата такой: Список элементов схемы гитарного преампа Skiff PA-1: - IC1, IC3 - TL072 - 2 шт. - IC2 - TL074 - 1 шт. - D1, D2, D5, D6 Стабилитрон 3V3 - 4 шт. - D3, D4, D7, D8 - 1N4148 - 4 шт. - R1, R10, R28, R38, R39, R46 - 10k - 6 шт. - R2, R37 - 470k - 2 шт. - R3 - 1k5 - 1 шт. - R4, R9, R33, R35 - 3k3 - 4 шт. - R5, R11, R14, R19, R20, R25, R27, R32, R41, R42, R43, R44 - 4k7 - 12 шт. - R6 - Переменный резистор Clean/Overdrive B500k - 1 шт. - R7, R8, R15, R24, R31, R40 - 22k - 6 шт. - R12 - 47k - 1 шт. - R13, R18, R22, R26 - 220k - 4 шт. - R16, R21, R29, R34 - Переменный резистор Hi-Mid, Lo-Mid, BASS, Treble, MASTER - B22k - 5 шт. - R17, R23, R30 - 1k - 3 шт. - R36 - 20k - 1 шт. - R47 - 100k - 1 шт. - C1, C8, C17 - 220pF = 221 - 3 шт. - C2, C3, C12, C13 - 22nF - 223 - 4 шт. - C4 - 83pF - 1 шт. - C5 - 10nF = 103 - 1 шт. - C6 - 68nF = 683 - 1 шт. - C7, C9, C10, C19 - 4,7nF = 472 - 4 шт. - C11, C16, C25 - 1uF NP - 3 шт. - C14 - 150nF - 154 - 1 шт. - C15, C21, C22 - 2,2nF - 222 - 3 шт. - С18 - 33nF - 333 - 1 шт. - C20 - 680pF - 1 шт. - C23 - 3,3nF - 332 - 1 шт. - C24 - 1,5nF - 152 - 1 шт. - Гнездо 6,3 mm под монтаж на плату - 1 шт. - Панелька 8 Pin для IC1, IC3 - 2 шт. - Панелька 14 Pin для IC2 - 1 шт. - Клеммник 3 Pin 5 mm под монтаж на плату (PWR) - 1 шт. - Клеммник 2 Pin 5 mm под монтаж на плату (OUT) - 1 шт. Схема усилителя мощности на LM1875 с однополярным питанием приведена на следующем изображении: Плата усилителя односторонняя, размер 40 x 70 mm, внешний вид платы формата LAY6 такой: Список элементов для этого варианта следующий: - LM1875 - 1 шт. - 1N4004 или 1N4007 - 6 шт. - Светодиод 5 mm - 1 шт. - Резистор 1R/0,5W - 1 шт. - Резистор 10k - 2 шт. - Резистор 22k - 3 шт. - Резистор 220k - 1 шт. - Конденсатор 2200uF/35V - 3 шт. - Конденсатор 100nF - 1 шт. - Конденсатор 220nF - 1 шт. - Клеммная колодка 2 Pin 5 mm под монтаж на плату - 3 шт. В заключение я хочу остановиться ещё на одном варианте усилителя на LM1875 с двух-полярным питанием, схема ниже: Лейка для этого варианта усилителя односторонняя, размер 44 x 65 mm, выглядит так: Список элементов для УНЧ с двух-полярным питанием: - LM1875 - 1 шт. - Резистор 1R/1W - 1 шт. - Резистор 22k - 2 шт. - Резистор 2k2 - 2 шт. - Резистор 1k - 1 шт. - Конденсатор 220pF - 1 шт. - Конденсатор 100nF - 2 шт. - Конденсатор 220nF - 1 шт. - Конденсатор 2,2uF/25V - 1 шт. - Конденсатор 47uF/50V - 1 шт. - Конденсатор 100uF/50V - 1 шт. - Клеммная колодка 2 Pin 5 mm под монтаж на плату - 2 шт. - Клеммная колодка 3 Pin 5 mm под монтаж на плату - 1 шт. - Колодка для предохранителя под монтаж на плату - 2 шт. - Предохранитель 1А - 2 шт. Удачного повторения. Размер архива - 0,8 Mb.
