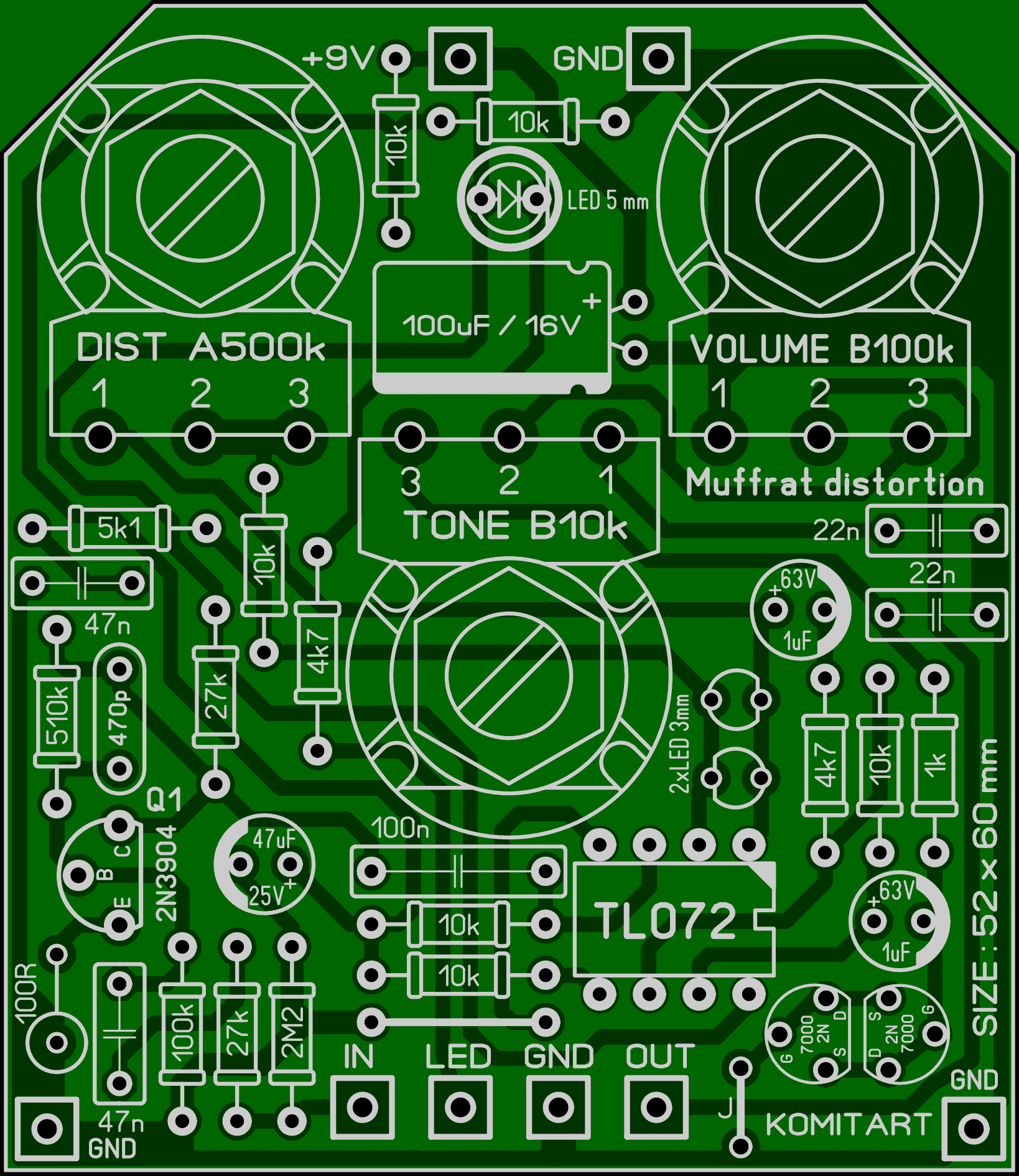

Собираем Muffrat Distortion.  Приветствую, друзья. Сегодня мы рассматриваем проект гитарной педали Muffrat Distortion, принципиальная схема показана ниже:  Немного переведу информацию с одного из зарубежных форумов, это может показаться слегка коряво, но смысл от этого не меняется и он вполне понятен: MuffRat Distortion — это простой эффект искажения, создаваемый в два этапа: - Слегка перегруженный входной буфер на транзисторе 2N3904 NPN, вдохновленный Big Muff PI. - Сцена с сильными искажениями, использующая одну сторону двойной микросхемы операционного усилителя TL072. Без светодиода на первом этапе клиппирования это напоминает жирную насыщенность этих старых ламповых усилителей, но если вы добавите туда два 3-миллиметровых красных светодиода (D1, D2), вы будете поражены тем, как эта педаль звучит по-другому, c гораздо большей «подрезкой» и «современно». Так что, если вы не используете светодиоды (с переключателем), вы что-то здесь упускаете! Светодиоды можно заменить 4 диодами 1N914 (или 1N4148), по 2 штуки последовательно и симметрично, вот так:  При этом прямое напряжение каждого последовательно включенного диода будет суммироваться. Стандартный красный светодиод диаметром 3 мм имеет прямое напряжение около 1,8 В, кремниевый диод примерно 0,6 В, поэтому, подключив 2 из них, мы получим прямое напряжение 1,2 В, и оно находится как раз между светодиодом и кремнием. Переключатель 2PDT в секции мягкого отсечения также может использоваться для включения как светодиодов, так и кремниевых диодов, в центральном положении они оба будут отключены, как будто вы ничего туда не припаяли. Когда вы играете с помощью ручки громкости на гитаре, в дополнение к упомянутому ранее переключателю «Винтаж/Модерн», вы можете получить множество видов искаженных звуков, схема очень хорошо реагирует на громкость гитары. Q2 и Q3 также могут быть установлены с помощью другой кнопки или тумблера, учитывая больше вариантов отсечения, например: одна сторона с парой красных светодиодов 3 мм, а другая сторона с полевыми транзисторами. Использование переключателя в секции жесткого клиппинга дает преимущество в том, чтобы снова отключить их оба, как если бы вы ничего туда не вставляли, что приводит к более перегруженному тону с большей громкостью. Мне не нравится клиппирование из-за двух германиевых диодов, хотя, используя только один в паре с мосфетом или светодиодом, я смог получить интересный тон. Пример подключения двух кнопок с диодами, светодиодами и транзисторами показан ниже:  В качестве переключателей можно использовать как кнопки 2PDT , так и тумблеры. Также могут использоваться разные микросхемы с одинаковой распиновкой, поэтому подумайте об использовании панельки DIP-8 для экспериментов. Транзистор (2N3904) на входном буфере также можно заменить на любой NPN (с такой же цоколевкой), только убедитесь, что номинал резистора R4 подобран так, чтобы на коллекторе транзистоа напряжение было близко к 4,5V. Если вы не хотите заниматься математикой, просто возьмите транзистор с коэффициентом усиления в диапазоне 150-250 hFE, и все будет хорошо, но это зависит от вас, иногда небольшое смещение при промахе может быть хорошим.  Изначально у меня имелась разводка платы, предложенная на одном из зарубежных форумов, но при переделке я обратил внимание на то, что на плате имеются пятачки для подключения только двух переменных резисторов, это GAIN и VOLUME. Как оказалось, рисовалась эта плата вот по этой принципиальной схеме:  Как видите, в этой схеме отсутствует регулятор TONE, что мне не совсем понравилось... Выкидывать эту разводку платы я не стал, выглядит она так:  но, всё же решил сделать свою версию платы с тремя регуляторами, в общем плата получилась односторонняя, размер 52 x 60 mm, лейка выглядит следующим образом:  Размер этой платы позволяет установить её в корпус типа GAINTA G0124, Hammond 1590B, Hammond 1590B или подобные. Подобрать размеры литых алюминиевых корпусов этих линеек можно в статьях по следующим ссылкам: Как соединить плату с кнопкой байпаса 3PDT показано на следующем рисунке:  Список элементов схемы Muffrat Distortion: Микросхемы: • IC1 – TL072 – 1 шт. (пробуйте аналогичные с такой же распиновкой) Транзисторы: • Q1 – 2N3904 – 1 шт. • Q2, Q3 – 2N7000 – 2 шт. Диоды: • D1, D2 – светодиоды красные 3mm – 2 шт. (можно поставить 2 x 1N914, или 2 x 1N4148, читай текст выше) Резисторы: • R1 – 27k – 1 шт. • R2 – 2M2 – 1 шт. • R3 – 510k – 1 шт. • R4* - 27k – 1 шт. • R5 – 100R – 1 шт. • R6 – 100k – 1 шт. • R7,R8,R11,R12,R14,R15 – 10k – 6 шт. • R9 – 5k1 – 1 шт. • R10 – 4k7 – 1 шт. • R13 – 1k – 1 шт. Переменные резисторы: • VR1 (Distortion) – A500k (логарифм) – 1 шт. • VR2 (TONE) – B10k (линейный) – 1 шт. • VR3 (VOLUME) – B100k (линейный) – 1 шт. Конденсаторы: • C1, C4 – 47nF / 50V – 2 шт. • C2 – 470pF / 50V – 1 шт. • C3 – 100nF / 50V – 1 шт. • C5, C6 – 1uF / 50V электролит – 2 шт. • C7, C8 – 22nF / 50V – 1 шт. • C9 – 100uF / 16V электролит – 1 шт. • C10 – 47uF / 16V электролит – 1 шт. Опционально (если будете собирать с переключателями): • S1, S2 – кнопка 2PDT или тумблер – 2 шт. • D3, D4 – диод 1N914 или 1N4148 - 2 шт. • D5, D6 – светодиоды красные 3mm – 2 шт. Удачного повторения. Размер архива - 1,5 Mb.
