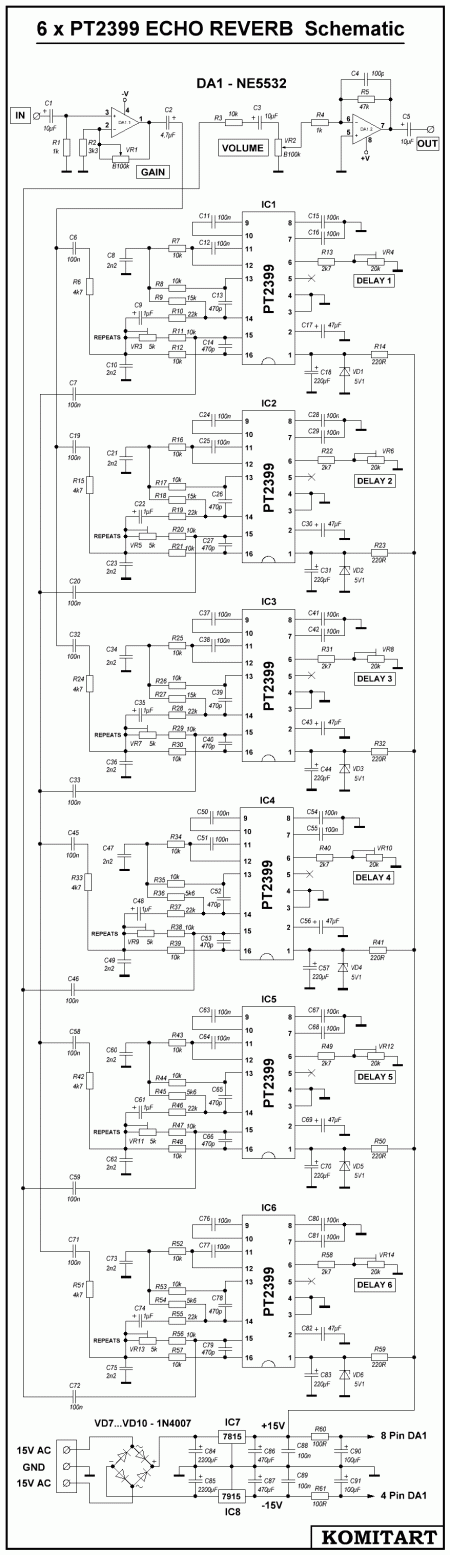

6 x PT2399 Reverberator project.  Приветствую, друзья. На этот раз подготовил материал для проекта эхо-ревербератора на шести микросхемах PT2399. Исходная картинка платы есть в сети, но она имеет очень маленький размер, а так же для этой конструкции отсутствует принципиальная схема, ну не любят иностранцы пользоваться принципиалками, наверно считают это лишним, но как по мне, я не представляю как что то собирать а потом настраивать, если не иметь представления как устройство организовано и как оно вообще должно функционировать. Как обычно в таких случаях пришлось идти от обратного, и снимать схему с исходной картинки печатной платы. На этом я сразу хочу оговориться, я внёс не глобальные конечно, но всё-таки изменения как на печатной плате, так и в принципиальной схеме, в частности добавил пару емкостей по 100nF параллельно электролитам, установленным по выходу блока питания на LM7815 / LM7915. Второе изменение заключается в том, что вместо обычных подстроечных резисторов теперь установлены многооборотные. И третье изменение - с шестых выводов микросхем изначатьно стояли подстроечные резисторы номиналом 5k, теперь стоят последовательно соединенные постоянный резистор 2k7 и подстроечный 20k, эти подстроечные резисторы устанавливают время задержки для каждой линии, при выкрученном тримпоте на максимум будет максимальное время задержки. Если я правильно понимаю, шестая ножка PT2399 является источником напряжения, величина этого напряжения должна равняться половине напряжения питания, и если питание на первой ноге у нас 5 Вольт, значит на шестой будет 2,5 Вольта, от величины тока будет зависеть время задержки, но нужно учитывать то, что этот ток не должен превышать 2,5mA при первом включении питания, иначе PT2399 может выйти из строя, поэтому последовательно с подстроечным резистором устанавливается постоянный резистор не менее 1k, и если подстроечник выкрутить на минимум, то и время задержки будет минимальное, примерно 35 мс. В нашем случае минимальное время задержки будет ограничивать резистор 2k7. Если я что то написал не точно или не правильно - поправьте в комментариях. И так, принципиальная схема 6 x PT2399 Reverberator:  На всякий случай в архив положу Datasheet_PT2399, при необходимости переводите на русский и уточняйте нужную информацию. Плата 6 x PT2399 Reverberator односторонняя, размер 180 x 94 mm, на рисунке ниже приведу вид платы формата LAY6 слоя шелкографии:  Список элементов схемы 6 x PT2399 Reverberator: - DA1 - NE5532 - 1 шт. - IC1...IC6 - PT2399 - 6 шт. - IC7 - LM7815 - 1 шт. - IC8 - LM7915 - 1 шт. - VD1...VD6 - стабилитрон 5V1 - 6 шт. - VD7...VD10 - 1N4007 - 4 шт. - VR1, VR2 - переменный резистор B100k - 2 шт. - VR3, VR5, VR7, VR9, VR11, VR13 - TrimPot 5k - 6 шт. - VR4, VR6, VR8, VR10, VR12, VR14 - TrimPot 20k - 6 шт. - R1, R4 - 1k / 0,25W - 2 шт. - R2 - 3k3 / 0,25W - 1 шт. - R3, R7, R8, R11, R12, R16, R17, R20, R21, R25, R26, R29, R30, R34, R35, R38, R39, R43, R44, R47, R48, R52, R53, R56, R57 - 10k / 0,25W - 25 шт. - R5 - 47k / 0,25W - 1 шт. - R6, R15, R24, R33, R42, R51 - 4k7 / 0,25W - 6 шт. - R9, R18, R27 - 15k / 0,25W - 3 шт. - R10, R19, R28, R37, R46, R55 - 22k / 0,25W - 6 шт. - R13, R22, R31, R40, R49, R58 - 2k7 / 0,25W - 6 шт. - R14, R23, R32, R41, R50, R59 - 220R / 0,25W - 6 шт. - R36, R45, R54 - 5k6 / 0,25W - 3 шт. - R60, R61 - 100R / 0,25...0,5W - 2 шт. - C1, C3, C5 - 10uF / 16...25V электролит - 3 шт. - C2 - 4,7uF / 16...25V электролит - 1 шт. - C4 - 100pF / 50V керамика - 1 шт. - C6, C7, C11, C12, C15, C16, C19, C20, C24, C25, C28, C29, C32, C33, C37, C38, C41, C42, C45, C46, C50, C51, C54, C55, C58, C59, C63, C64, C67, C68, C71, C72, C76, C77, C80, C81, C88, C89 - 100nF / 50V - 38 шт. - C8, C10, C21, C23, C34, C36, C47, C49, C60, C62, C73, C75 - 2n2 / 50V - 12 шт. - C9, C22, C35, C48, C61, C74 - 1uF / 50V электролит - 6 шт. - C13, C14, C26, C27, C39, C40, C52, C53, C65, C66, C78, C79 - 470pF / 50V - 12 шт. - C17, C30, C43, C56, C69, C82 - 47uF / 16...25V - 6 шт. - C18, C31, C44, C57, C70, C83 - 220uF / 16V - 6 шт. - C84, C85 - 2200uF / 25V электролит - 2 шт. - C86, C87 - 470uF / 25V электролит - 2 шт. - C90, C91 - 100uF / 25V электролит - 2 шт. Удачного повторения. Размер архива - 1,7 Mb.
