7-01-2019, 12:00

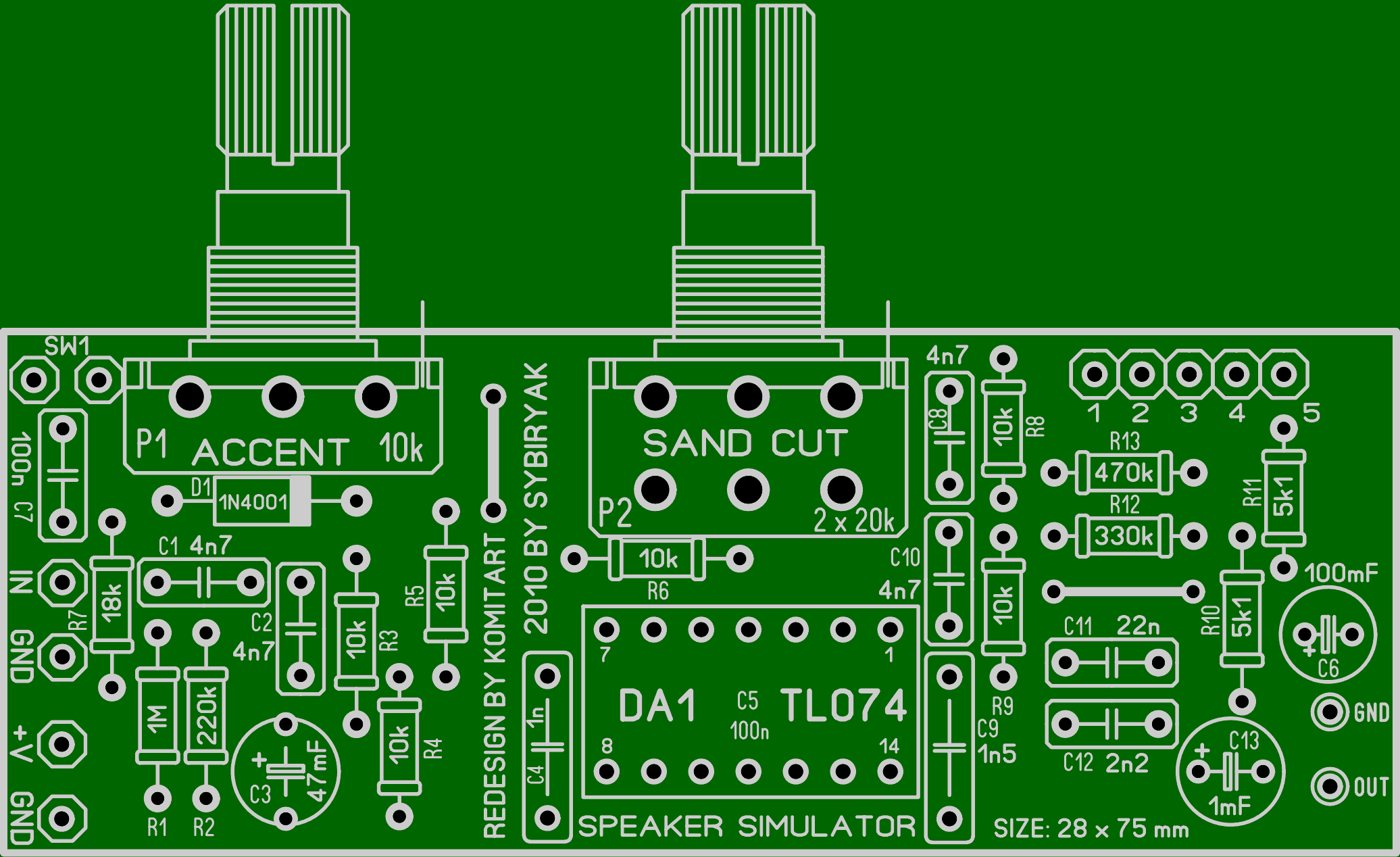

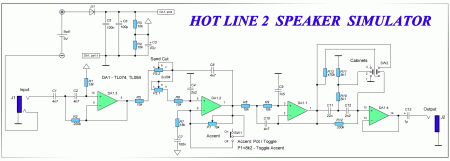

Hot Line 2 Speaker Simulator + Headphone AMP.  Очередной доработкой печатной платы стал спикер-симулятор на базе Hot Line со встроенным усилителем для наушников. Изначально материал повзаимствован на сайте guitar-gear, думаю, этот проект может заинтересовать многих гитаристор-радиолюбителей, но, все-таки, есть некоторые неудобства при повторении схемы. В основном это отсутствие номиналов элементов в слое шелкографии, хоть они и появляются в лейке при наведении курсора на элемент, но при этом при пайке нужно постоянно находиться у компьютера с открытым файлом платы в программе Sprint Layout. В общем, решил я вылизать печатку и внести небольшие изменения. В некоторых местах передвинул элементы, нанес номиналы на слой шелкографии, надписи, кое-где применил свои макросы. Принципиальные схемы симулятора и усилителя для наушников представлены на двух изображениях ниже:   Коротко о симуляторе: Тумблер SW1 — он либо закорачивает регулятор ACCENT, либо включает его в работу — это регулировка граничной частоты среза высоких частот. SW1 — это тумблер на 2 положения ON/ON. Тумблер SW2 — выбор АЧХ различных кабинетов. Как я понял из материалов форума, фильтры подобраны таким образом, чтобы была чувствительна разница звучаний гитары при выборе одного из трех вариантов. SW2 – это тумблер на 3 положения. Если вам не нужна плавная регулировка «ACCENT» - вместо переменного резистора P1 можете впаять постоянное сопротивление 8,2k/0,25W. Как пишет автор, усилитель нормально работает с наушниками сопротивлением от 4 до 32 Ом с достаточным запасом по громкости, усиление +13 дБ. Так же с выхода можно подавать сигнал на вход усилителя для мониторов. HotLine 2 Simulator и усилитель для наушников собраны на разных платах. Плата симулятора в формате LAY6 выглядит так:  Плата усилителя для наушников выглядит так:  Обе платы делаются на одностороннем фольгированном стеклотекстолите. Размер платы симулятора 28 х 75 mm, размер платы усилителя 28 х 80 mm. Список элементов для сборки HotLine 2 Simulator: Микросхемы: • DA1 – TL074 – 1 шт. Диоды: • D1 – 1N4001 (1N4004, 1N4007) – 1 шт. Конденсаторы: • C1, C2, C8, C10 — 4n7 — 4 шт. • C3 – 47mF/25V – 1 шт. • C4, C12 – 2n2 – 2 шт. • C5, C7 – 100n – 2 шт. • C6 – 100mF/25V – 1 шт. • C9 – 1n5 – 1 шт. • C11 – 22n – 1 шт. • C13 – 1mF/50V – 1 шт. Резисторы: • R1 – 1M – 1 шт. • R2 – 220k – 1 шт. • R3, R4, R5, R6, R8, R9 – 10k – 6 шт. • R7 – 18k – 1 шт. • R10, R11 – 5k1 – 2 шт. • R12 – 330k – 1 шт. • R13 – 470k – 1 шт. Переменные резисторы: • P1 – B10K линейный — 1 шт. (или заменить на постоянный 8k2) • P2 – B20k линейный сдвоенный — 1 шт. Список элементов для сборки усилителя для наушников: Микросхемы: • DA2 – NE5532 (NJM4580) – 1 шт. Конденсаторы: • C1 – 3,3mF/25V – 1 шт. • C2 – 47mF/25V – 1 шт. • C3, C4 – 220mF/16V – 2 шт. Резисторы: • R1, R2 – 22k – 2 шт. • R3, R4, R9, R10 – 10k – 4 шт. • R5, R6 – 100k – 2 шт. • R7, R8 – 6R8 — 2 шт. • P1 – A25k – переменный резистор логарифм — 1 шт. Как распаять тумблер «CABINETS» показано на рисунке ниже:  Размер архива с материалами для сборки HotLine 2 Simulator + Headphone AMP – 10,5 Mb.
