8-12-2018, 23:09

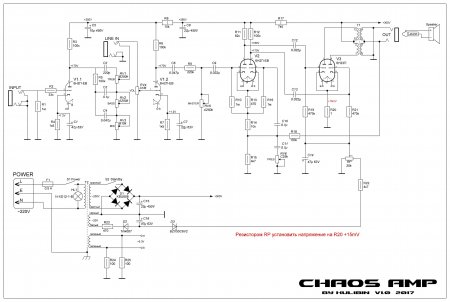

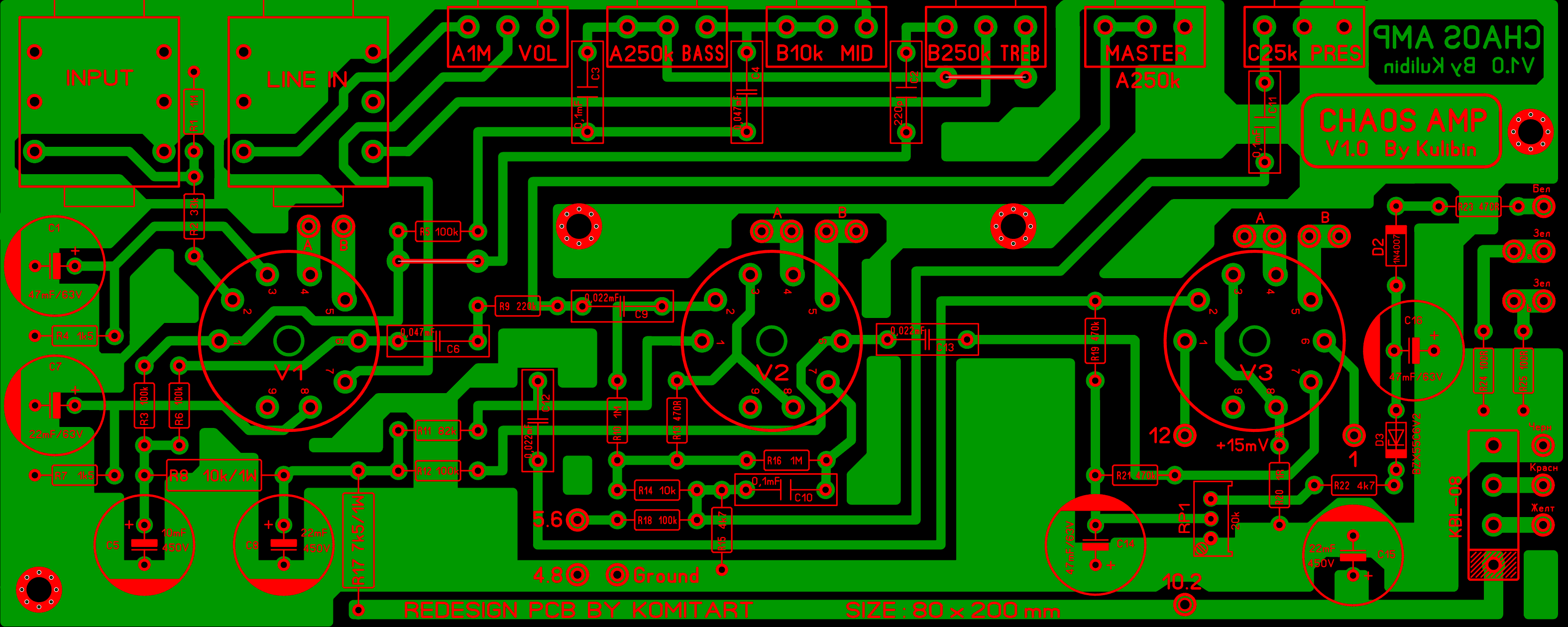

Собираем гитарный ламповый Chaos AMP.  Приветствую, друзья. Долго не добавлял новости, но работа, в принципе, не останавливалась, готовил печатные платы по двум проектам ламповых гитарных усилителей. Пообщавшись с Кириллом Шмайло, у которого есть отличный ролик на ютуб по сборке усилителя CHAOS AMP, выяснил, кто является автором проекта, и списавшись с последним, получил одобрение на публикацию измененной печатной платы. Сразу хочу отметить, CHAOS AMP является хорошим вариантом при конструировании небольшого гитарного комбика, мощность составляет 3,5 Ватта (ламповых), поэтому его вполне хватит как для музицирования в квартире, так и для репетиций в относительно небольших помещениях. Изначально материал находился на форуме guitarplayer (ru), откуда и был повзаимствован исходник печатной платы. Ветка содержит очень много полезной информации, поэтому, решившим повторить данную конструкцию, рекомендую не лениться, и изучить те вопросы, которые уже оговорены, и как говорится, получить информацию из первых уст. Ссылку на форум найдете в текстовом файле в архиве. Работу усилителя и нюансы повторения в своей статье я описывать не буду, потому что целью статьи будет только то, чтобы поделиться с вами модифицированной платой в формате LAY6, это те действия, которые были одобрены автором Алексеем Чернухиным (Санкт-Петербург). И так, принципиальная схема усилителя CHAOS AMP:  Печатную плату дорабатывал таким образом, как я себе её представляю, поэтому если кому то что то не понравится - скачивайте лейку с форума. Мною была проделана следующая работа: Увеличил диаметр пятачков резисторов и конденсаторов до 2,4 mm, а так же диаметр сверлений с 0,4 до 0,8 mm, сверления для ламповых панелек увеличил с 0,8 до 1,2 mm , сделал крупнее некоторые надписи и переделал слой шелкографии, проставил на плату номиналы элементов. Думаю эти небольшие изменения сделают повторение усилителя намного легче и интуитивно понятнее. На плате сохранены компановка элементов и авторские надписи "CHAOS AMP v.1.0 by Kulibin". Мой вариант лейки печатной платы выглядит так:   Авторский список элементов схемы усилителя CHAOS AMP есть в архиве, поэтому переписывать его в статью нет смысла, но в заключение есть еще одна информация: Ранее Алексей (автор проекта) занимался комплектацией KIT - наборов для самостоятельной сборки, включающих в себя печатную плату и полный набор радио-компонентов, они распространялись через форум, теперь эти полномочия он передал Андрею из Томска, его координаты так же найдете в текстовом файле в архиве, так что желающие приобрести полуфабрикат - милости просим к Андрею на страницу. И отдельная благодарность Кириллу Шмайло за выпус двух роликов, первый посвящен сборке КИТА, второй тестированию, ссылки так же имеются. На этом закончу. Делайте плату, смотрите ролики, читайте форум. Удачного повторения. Размер архива - 2,4 Mb.
