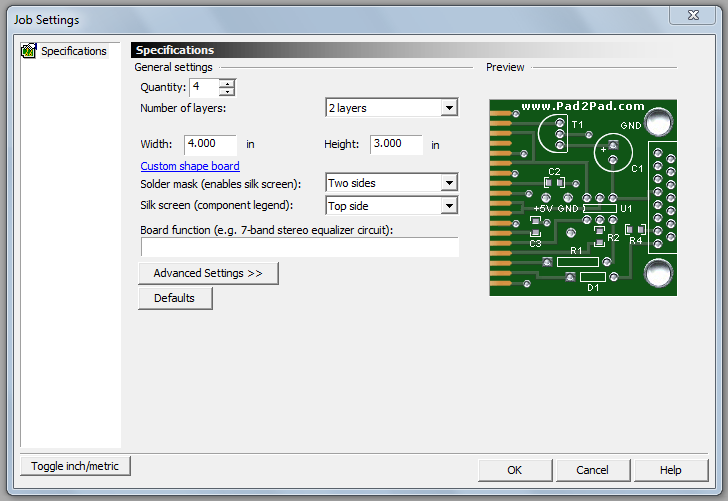

Программа для разработки печатных плат Pad2Pad.  В этой статье мы знакомим вас с программой, написанной американской компанией Micro Logic Corp, и предназначенной для разработки печатных плат электронных устройств разных степеней сложности. Программа Pad2Pad имеет полноценный и интуитивно понятный интерфейс, поэтому пользоваться ей довольно легко и просто. Большим плюсом этой программы является то, что она бесплатна, и не требует использования “кейгенов” или других методов взлома программного обеспечения, и ее можно совершенно бесплатно распространять. Поэтому Pad2Pad может стать не плохой альтернативой платным программам данного назначения. При открытии программы задаются размеры печатной платы, ее толщина, количество слоев платы от 1 до 4-х, слои шелкографии, выбор типа припоя, позолота, и т.д. При выборе инструментов можно руководствоваться всплывающими подсказками. Вид окна изображен на следующем рисунке:  Библиотека программы Pad2Pad содержит достаточное количество стандартных элементов, но их можно создавать и самостоятельно. Маршрутизация выполняется как автоматически, так и вручную. Экспертная система программы распознает пользовательские ошибки (наличие коротких замыканий, отсутствующих связей, и других). Окно программы можно масштабировать, а так же осуществлять просмотр выбранных слоев. Показ линейки обеспечит более точное размещение элементов на плате. К проектируемой схеме можно создать ВОМ-спецификацию с перечнем используемых элементов. Поддерживается импорт/экспорт списков соединений и файлов DFX. Рабочее окно Pad2Pad выглядит следующим образом:  Следует отметить еще некоторые особенности Pad2Pad. Данная программа позволяет сделать оценку стоимости изготовления печатной платы, а так же сделать заказ онлайн, и получить печатную плату профессионального качества, но, это, естественно, не бесплатно. Любую плату можно заказать в единственном экземпляре. Таким образом компания-разработчик продвигает свои услуги. Формат файла печатной платы имеет расширение *.pcb , поэтому он рассчитан на конкретного производителя, а это в свою очередь является отрицательным моментом. Хотя, если радиолюбитель разработал одно- или двух-стороннюю печатку, ему не составит труда распечатать эти стороны на принтере, а далее изготовить данную плату самостоятельно, например с помощью лазерно-утюговой технологии. Обращаем ваше внимание – программа Pad2Pad не русифицирована, язык интерфейса английский. Желающие могут посетить сайт производителя pad2pad.com, и ознакомиться с интерактивной справкой, подробным руководством, и видео-уроками. Размер файла для скачивания: 17,3 Mb
