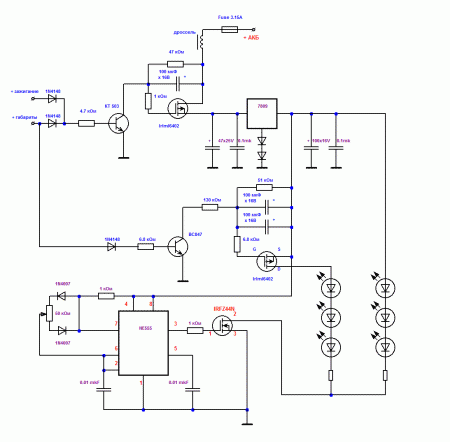

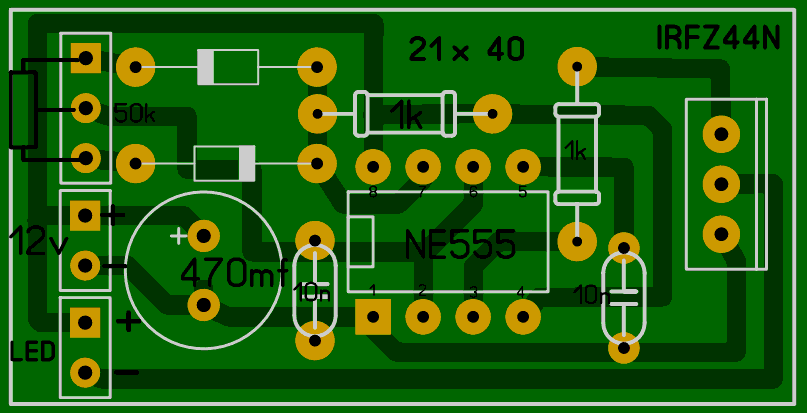

Регулятор яркости светодиодной подсветки приборов авто. Схема плавного розжига светодиодов.  Многие автолюбители переделывают подсветку приборной панели своего авто с обычных ламп накаливания на светодиоды, и зачастую, особенно при использовании супер-ярких, приборка сияет как новогодняя елка и режет по глазам ярким свечением, что требует применения дополнительного устройства, с помощью которого можно регулировать уровень яркости, как говорится, на свой вкус. Вообще существуют два метода регулировки, это аналоговое регулирование, которая заключается в изменении уровня постоянного тока светодиода, и ШИМ регулирование, то есть периодическое включение и выключение тока через светодиод на регулируемые промежутки времени. При ШИМ-регулировке частота импульсов должна быть не ниже 200 Гц, иначе на глаз будет заметно мерцание светодиодов . Ниже приведена принципиальная схема простейшего блока, реализованного на микросхеме-таймере NE555, отечественным аналогом которой является КР1006ВИ1, эта микросхема и формирует широтно-импульсные сигналы управления.  Уровень яркости подсветки регулируется переменным резистором номиналом 50 кОм, то есть этим резистором изменяется скважность импульсов управления. В качестве регулирующего элемента применен N-канальный полевой транзистор IRFZ44N, который можно заменить, например, на IRF640 или подобный. Делать перечень примененных элементов наверно нет смысла, их в схеме не так уж и много, поэтому перейдем к рассмотрению печатной платы. Печатная плата разработана в программе Sprint Layout, вид платы данного формата выглядит следующим образом:  Фото-вид платы ШИМ-регулятора LAY6 формата:  У многих возникает желание добавить к схеме регулятора эффект плавного розжига, и в этом нам поможет широко распространенная в интернете простенькая схемка:  На печатной плате мы разместили обе вышеприведенных схемы, и схему регулятора, и схему плавного розжига. LAY6 формат платы выглядит так:  Фото-вид LAY6 формата:  Фольгированный текстолит для платы односторонний, размер 24 х 74 мм. Для установления желаемого времени розжига и затухания поиграйте номиналами резисторов, обозначенных на печатной плате звездочками, так же это время зависит от номинала электролитической емкости в схеме розжига, расположенной над выходным гнездом LED (С увеличением номинала конденсатора увеличится время). Обращаем ваше внимание, что в схеме плавного розжига применен P-канальный MOSFET. Ниже показана цоколевка транзисторов:    В дополнение к статье приводим еще один пример схемы с регулятором яркости и плавным розжигом светодиодов приборной панели авто:  Размер архива с материалами статьи – 0,4 Mb.
