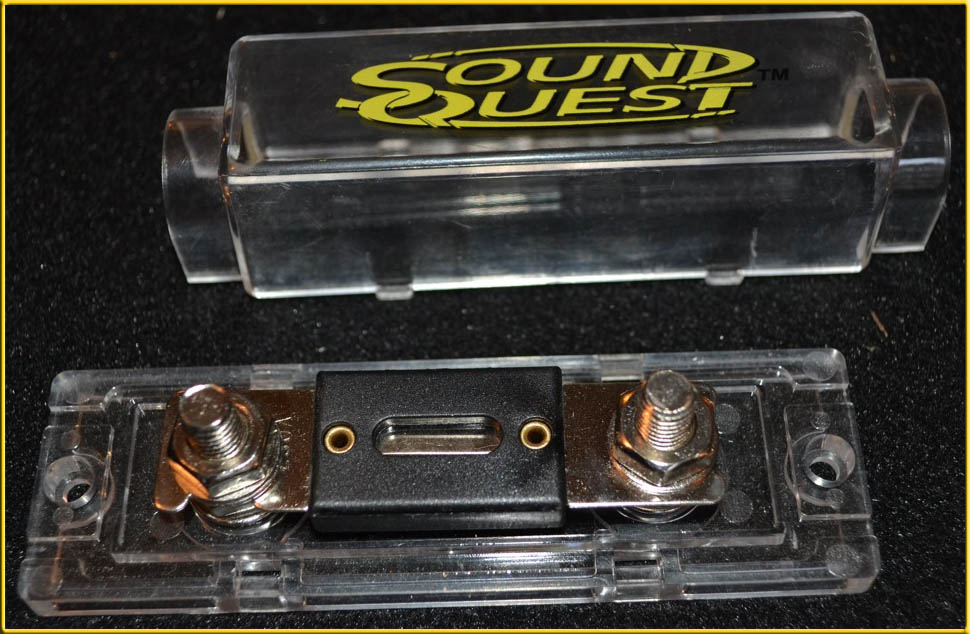

Питание автомобильного усилителя. Выбор предохранителя. Выбор конденсатора.  В прошлой статье мы рассмотрели два способа расчета сечения жил кабеля для питания автомобильного усилителя. Эту же статью начнем с того, что этот кабель (и плюс, и минус питания) лучше тянуть непосредственно от клемм аккумуляторной батареи. Многие автолюбители тянут только “плюс” от АКБ, а минус берут от ближайшего болта кузова авто, потому как кузов и является “минусом” бортовой сети. Для подключения звуковой аппаратуры это не совсем правильно, тем более, если вы хотите добиться хорошего результата, и сделать все, как говорится, по “фэншую”. Объяснений этому предостаточное количество в интернете, поэтому глубоко внедряться в объяснения не будем, скажем просто, что все упирается в переходные сопротивления и падение напряжения на питающей линии. Второй момент – предохранитель, защищающий кабель питания, ставится по “плюсу” как можно ближе к клемме аккумуляторной батареи. Обращаем ваше внимание, предохранители, установленные в усилителе, не защищают питающий кабель, поэтому отсутствие основного предохранителя может привести к возгоранию питающего кабеля при наличии короткого замыкания. Сечение минусовой жилы должно быть не меньше сечения плюсовой жилы питающего кабеля. Сростки питающего кабеля не допускаются. Какие предохранители ставить? Для защиты питающих кабелей автомобильных усилителей применяются предохранители типа AGU, mini-ANL и ANL. Ниже на снимке изображен предохранитель типа AGU и колба для этого типа предохранителей:  Предохранители типа mini-ANL и их держатели имеют следующий вид:  В зависимости от номинала предохранители mini-ANL позволяют защищать питающий кабель с сечением жил до 35 мм2. На следующем изображении показаны предохранители типа ANL:  Данные предохранители выпускаются номиналами от 15 до 300 Ампер. В зависимости от производителя у всех вышеприведенных предохранителей держатели могут немного отличаться от изображенных на картинках. Какой выбрать номинал предохранителя? Ответ на этот вопрос напрямую зависит от сечения жил питающего кабеля. Понятное дело, что при возникновении короткого замыкания в питающем кабеле должен сгореть предохранитель, а не сам кабель. Поэтому, опираясь на данные первой таблицы предыдущей статьи по параметрам кабелей, была составлена следующая таблица, из которой вы без труда сможете подобрать номинал предохранителя в зависимости от сечения жил кабеля. Но имейте в виду, что этот номинал не должен быть меньше того, который установлен в самом усилителе, и если у вас возникла подобная ситуация, значит, вы, скорее всего, допустили ошибку при выборе калибра кабеля.  Типовая схема силовой проводки показана на следующем рисунке:  Как подключиться к клеммам аккумулятора? Естественно не на скрутки. Должно быть надежное болтовое соединение. Либо на концы кабеля опрессовываются медные наконечники, и садятся под имеющиеся болты на клеммах, либо штатные клеммы заменяются такими, как изображены на следующем рисунке:  Для разветвления питания, например, для подключения двух и более усилителей, применяются дистрибьюторы питания. Смотри изображения ниже:  Дистрибьюторы питания Phonocar Connections и Stinger SPD511– обычные разветвители, не имеющие встроенных предохранителей. Так же для разветвления питания можно применять предохранительно-распределительные блоки, они выглядят следующим образом:  Вариант подключения питания двух автомобильных усилителей:  О выборе сечения кабеля (калибра) читайте предыдущую статью: При переходе из подкапотного пространства питающего кабеля в салон автомобиля не лишним будет установка сальниковых вводов, это позволит устранить возможность перетирания изоляции кабеля о режущие кромки просверленного отверстия и возникновения короткого замыкания плюсового провода на корпус автомобиля. Смотри фото ниже:  Зачем нужен конденсатор. Установка конденсатора.  Назначение. Как вы знаете, конденсатор – это элемент, способный накапливать электрическую энергию, и отдавать эту энергию тогда, когда это оказывается необходимо. В нашем случае он стоит по питанию мощного усилителя, и когда усилитель воспроизводит мощный бас, создаются пиковые значения потребляемого усилителем тока, что приводит к просадке напряжения бортовой сети автомобиля (в этот момент могут притухать лампы подсветки приборной панели). Это в свою очередь может привести к искажению звука, клиппингу, не ярко выраженному (размытому) басу, и прочим последствиям, которые отрицательно влияют на качество воспроизведения музыкального сигнала. Звук при этом, конечно же, отвратительный. Все эти проблемы решаются установкой электролитического конденсатора, который подключается к тем же клеммам усилителя, куда приходит питание, с соблюдением полярности. Какой номинал конденсатора выбрать? Некоторые меломаны используют принцип “Кашу маслом не испортишь”. Ну а вообще принято к усилителю мощностью 1 кВт устанавливать конденсатор емкостью 1 Ф (Фарад). И если у вас применяется менее мощный усилитель, например ватт 500, то установка электролита в 1 Фарад окажется с двойным запасом, и это нормально. 1 кВт = 1 Фарад Особенности конденсаторов. - Некоторые модели имеют встроенный вольтметр, в дешевых моделях вольтметра нет. - Более дорогие модели имеют устройство плавного заряда, в дешевых моделях этого устройства нет, поэтому последние перед подключением к сети питания усилителя необходимо зарядить, иначе перегорит предохранитель, защищающий питающий кабель усилителя. С конденсаторами, имеющими устройство плавного заряда (а мы советуем купить именно такой, если надумали ставить конденсатор), как бы все понятно, собрали питающую цепь, подали напряжение, то есть подключились к аккумулятору, емкость сама потихоньку зарядится. А вот с начальным зарядом электролитов, не имеющих устройства плавного заряда, у многих возникают вопросы, а как его зарядить? Все очень просто: убираете основной предохранитель из колбы или держателя (который у аккумулятора), подключаете концы питающего кабеля к клеммам усилителя, сюда же подключаете конденсатор. Теперь вместо предохранителя подключаете автомобильную лампу накаливания, когда лампа потухнет, значит, емкость заряжена. Убираете лампу и быстренько ставите предохранитель на свое место. Еще следует заострить внимание на том, что если у вас установлен конденсатор без плавного заряда, и вы для каких то целей снимали клеммы (клемму) с аккумулятора, то заряд емкости через лампочку нужно будет делать заново. Собственно, с любым конденсатором должна быть инструкция, и перед началом подключений с ней нужно внимательно ознакомиться. Многие автомобилисты жалуются на то, что при использовании конденсаторов, последние сажают аккумулятор во время ночного простоя авто. Совет лишь один, проверяйте правильность подключения и усилителя и головного устройства. Непременно задействуйте вход “REM” усилителя, чтобы он включался только после включения магнитолы, обычно это выходной сигнал +12 Вольт, которым управляется внешняя антенна (в большинстве случаев это синий провод в колодке магнитолы), проверяйте утечку конденсатора и не экономьте на его качестве. Так же на форумах бытует мнение, что лучше заменить генератор автомобиля на более мощный, использовать заведомо исправный и более емкий аккумулятор, а так же использовать качественный питающий кабель большего сечения, при этом вообще отказавшись от конденсатора. Так что выбор остается за вами. Удачного вам подключения, качественного звука, и сочности баса в вашем багажнике.
