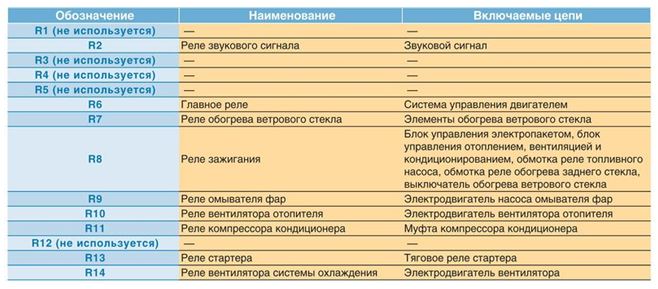

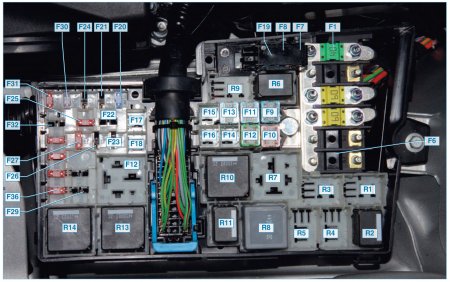

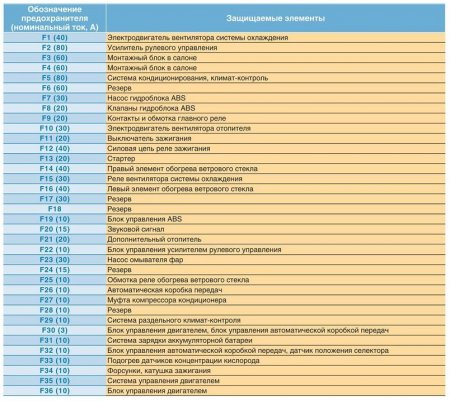

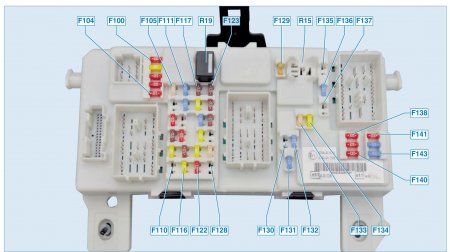

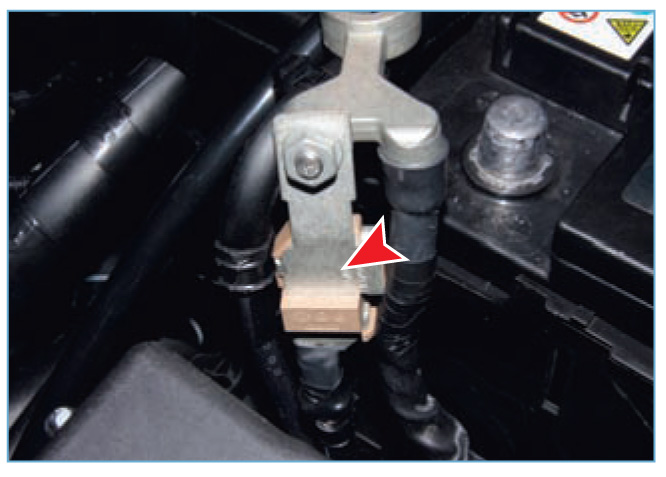

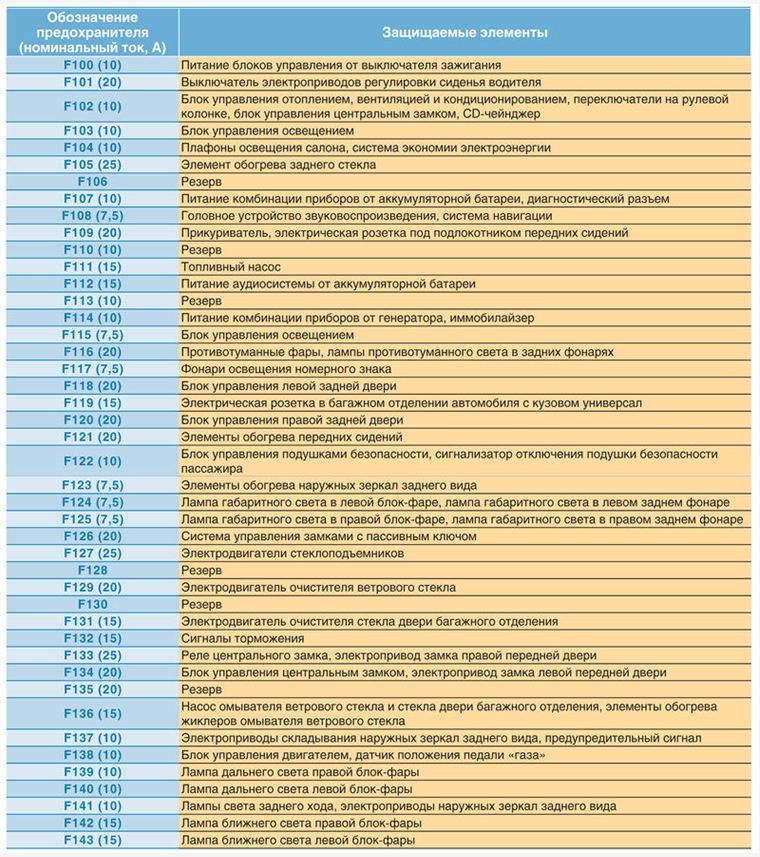

Блоки реле и предохранителей Форд Фокус 2.  Иногда случаются такие моменты, когда в автомобиле перестает работать то, или иное электрооборудование, и, конечно, в первую очередь необходимо проверить целостность плавких предохранителей, защищающих эти электрические цепи. Собственно, не будем писать длинных предисловий к статье, и сразу перейдем к сути. Ниже мы приведем изображения блоков реле и предохранителей автомобиля Форд Фокус 2 с пронумерованными элементами, и таблицы соответствия этих номеров их функциональному назначению. Данная модель автомобиля содержит два таких блока, первый находится в подкапотном пространстве моторного отсека рядом с аккумуляторной батареей и воздушным фильтром под пластиковой крышкой, второй блок находится в салоне под бардачком передней панели напротив пассажирского сидения. И так, по порядку. Монтажный блок реле и предохранителей моторного отсека. Внешний вид и нумерация установленных в нем элементов:  Элементы, пронумерованные буквой “F**” – это предохранителя, маркировка “R**” – это реле. Предохранители блока моторного отсека и их назначение: Для увеличения таблиц и картинок кликните на изображении.  Таблица назначения реле блока моторного отсека ФФ-2:  Блок реле и предохранителей под бардачком в салоне. Внешний вид и нумерация элементов:  Так же как и в первом блоке буквой “F**” обозначены предохранители, реле R15 не задействовано, через реле R19 получает питание топливный насос. Предохранители блока в салоне и их назначение:  Предохранитель силовой цепи стартера и генератора ФФ-2. Данный предохранитель находится на плюсовой клемме аккумулятора. Смотри изображение ниже:  Номинальные токи плавких вставок нанесены на корпусах предохранителей. Надеемся статья окажется полезной владельцам автомобилей Ford Focus 2.
