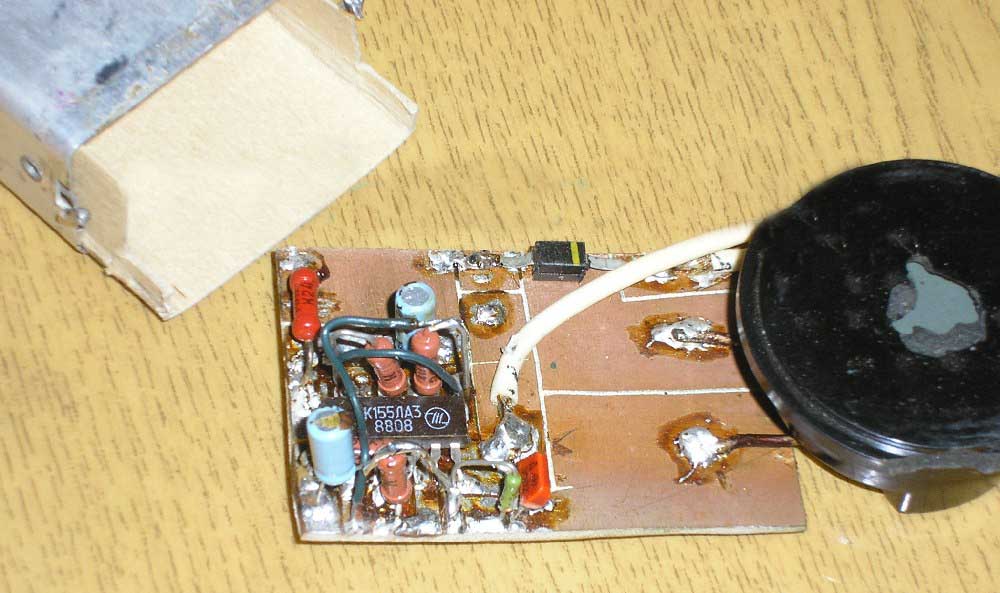

В статье “Сигнализаторы для автомобиля своими руками” мы уже рассматривали вопрос звукового дублирования сигналов поворота, но на глаза попалась еще одна простенькая схемка того же назначения, и в этой небольшой статье мы хотим ею с вами поделиться, может такой вариант вам понравится больше, и вы соберетесь собрать именно его. На рисунке ниже показана схема устройства. Двухтональный генератор реализован на одной широко распространенной микросхеме К155ЛА3. На первых двух элементах микросхемы собран генератор высокого тона, на третьем и четвертом реализован низко-тональный генератор. Выход второго генератора управляет первым. Частоты можно подбирать изменением номиналов емкостей С1 и С2. Выходной сигнал усиливается транзистором, нагруженным на звуковую головку типа ТОН-2. Экспериментальная плата для сигнализатора изготовлена из одностороннего фольгированного стеклотекстолита с помощью резака без сверления отверстий для ножек элементов. Внешний вид готовой платы показан на рисунке ниже: Плата сигнализатора получается не большая, она уместилась в двух состыкованных корпусах от старых катушек индуктивности, такие раньше стояли в ретро-телевизорах. И еще одна по принципу похожая схема, она издает сигнал при движении автомобиля задним ходом. Генераторы тоже реализованы на одной микросхеме 561 серии, но так как излучателем служит не головка типа наушника, а динамик для более громкого звучания, поэтому в схеме предусмотрен более мощный каскад усиления, выполненный на двух транзисторах. Подключается устройство к центральному контакту лампы, загорающейся при движении автомобиля задним ходом. Если Вас интересуют другие схемы сигнализаторов, прочитайте статью: "Универсальный автомобильный звуковой сигнализатор".
