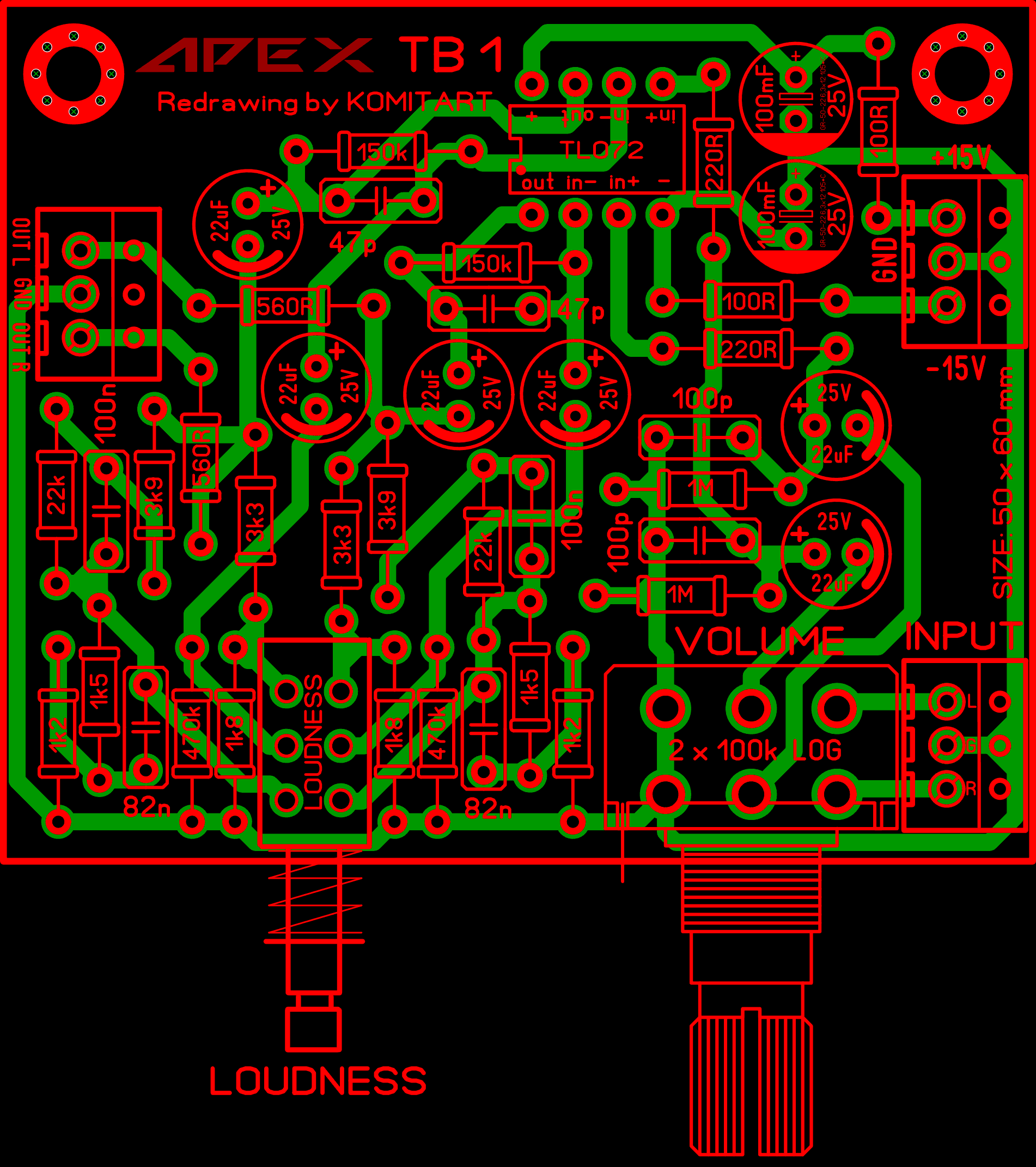

Предварительный усилитель APEX TB1.  Получил на e-mail сообщение с просьбой поделиться печатной платой предварительного усилителя APEX TB1. Принципиальной схемы на форуме Diyaudio я не нашел, может плохо или не там искал, нашел только авторский образец платы. В общем, плату LAY6 формата делал с применением своих макросов, ну а схему пришлось снимать с лейки используя программу SPlan7.  На принципиальной схеме показан один канал преампа, второй идентичный. Уточню, если не в курсе, данный преамп можно использовать совместно с темброблоком APEX TB3. Как видите, схема APEX TB1 простая, расписывать особо нечего, поэтому приведу сразу вид платы предусилителя в формате LAY6:   Список элементов преампа APEX TB1: Микросхемы: - IC1 - TL072 - 1 шт. Резисторы: - P1 - сдвоенный переменный резистор 100k LOG (с логарифмической зависимостью) - 1 шт. - R1, R1* - 1M - 2 шт. - R2, R2* - 220R - 2 шт. - R3, R3* - 150k - 2 шт. - R4, R4* - 470k - 2 шт. - R5, R5* - 3k3 - 2 шт. - R6, R6* - 1k8 - 2 шт. - R7, R7* - 3k9 - 2 шт. - R8, R8* - 22k - 2 шт. - R9, R9* - 1k5 - 2 шт. - R10, R10* - 1k2 - 2 шт. - R11, R11* - 560R - 2 шт. - R12, R13 - 100R - 2 шт. Конденсаторы: - C1, C1*, C4, C4*, C5, C5* - 22mF/25V - 6 шт. - C2, C2* - 100pF - 2 шт. - C3, C3* - 47pF - 2 шт. - C6, C6* - 100n - 2 шт. - C7, C7* - 82n - 2 шт. - C8, C9 - 100mF/25V - 2 шт. Остальное: - Кнопка типа П2К с фиксацией на 2 группы переключающихся контактов - 1 шт. - Разъем 3 Pin (2,54 mm) под монтаж на плату - 3 шт. - Панелька 8 Pin для TL072 - 1 шт. - Размер фольгированного стеклотекстолита для платы - 50 х 60 mm. Размер архива с материалами по предварительному усилителю APEX TB1 - 0,6 Mb. Ссылка на APEX TB3 ниже:
