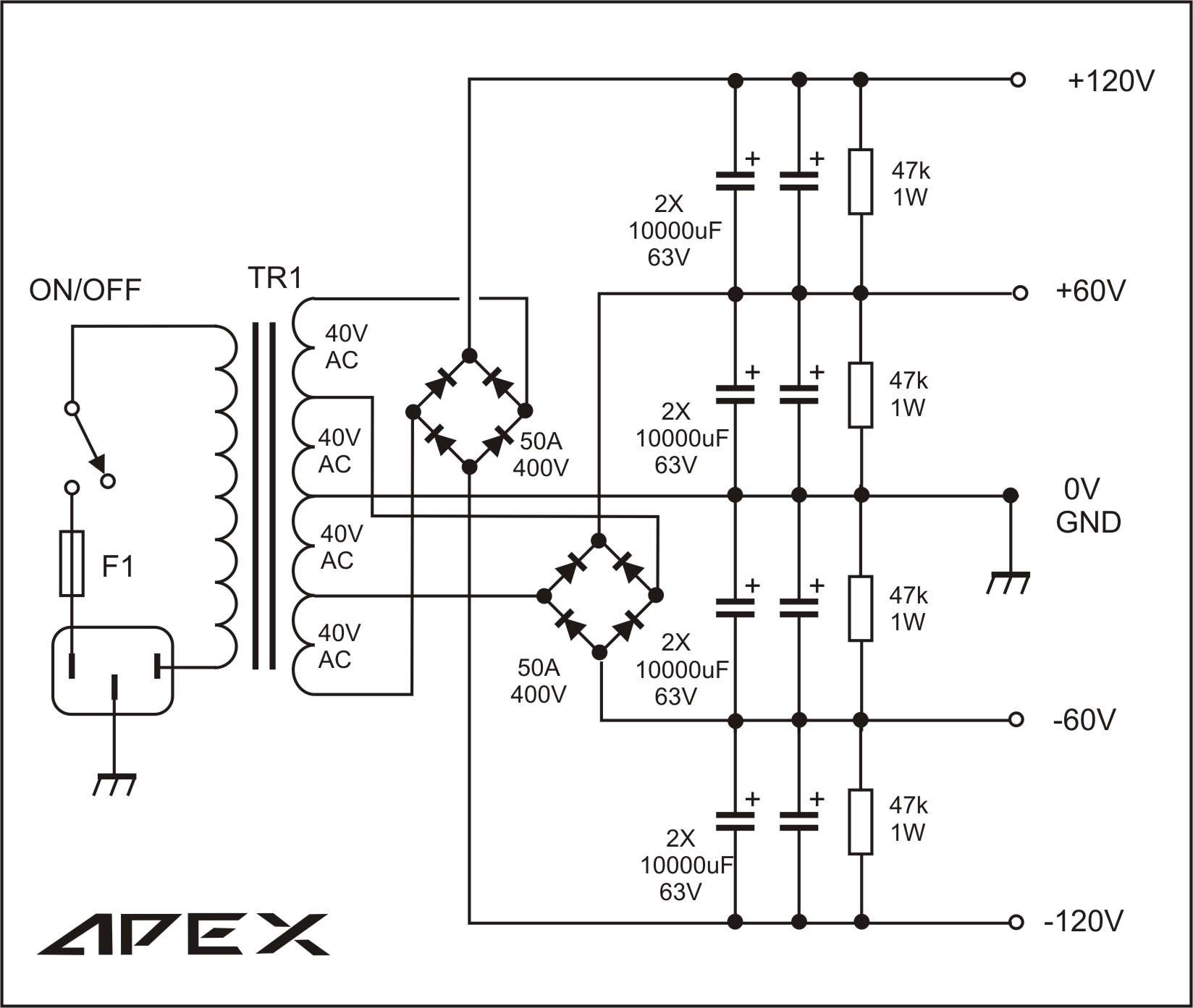

PSU and Speaker protector APEX H900.  Как обещал, в этой статье делюсь с вами материалом, дополняющим статью по усилителю мощности APEX H900. Ниже рассмотрены схемы и печатные платы блока питания и защиты акустики. Блок питания для APEX H900. Принципиальная схема:  Плата блока питания в LAY6 формате:   Список элементов APEX H900 PSU: • Диодная сборка KBPS5010 (50A) – 2 шт. • Конденсаторы 10.000mF/63V – 8 шт. • Резистор 47k/1W – 4 шт. • Разъемы под монтаж на плату (расстояние между выводами 5 mm) — на ваше усмотрение. • Размер фольгированного стеклотекстолита для платы - 100 x 140 mm. Защита акустики для APEX H900. Принципиальная схема Speaker PA protector:  На плату подается переменное напряжение с вторичной обмотки трансформатора 18-0-18V AC. Постоянное напряжение +/-15V DC предназначено для питания предварительного усилителя. Предусмотрено 24V DC для питания вентилятора охлаждения радиатора с выходными транзисторами усилителя мощности. Устройство обеспечивает термозащиту (перегрев радиатора), и защиту акустики от постоянного напряжения. Светодиод служит в качестве индикатора срабатывания устройства. Плата защиты акустики в формате LAY6:   Список элементов APEX PA Protect: Микросхемы: • TL074 – 1 шт. • 7815 — 1 шт. • 7915 — 1 шт. • 7912 — 1 шт. Транзисторы: • 2N5551 – 3 шт. • 2N5401 – 2 шт. • BD139 – 1 шт. • BD241C (в качестве термодатчика) — 1 шт. Диоды: • 1N4007 – 6 шт. • 1N4148 – 9 шт. Резисторы: • 3k3 – 4 шт. • 100k — 1 шт. • 10k — 2 шт. • 470k — 1 шт. • 33k — 1 шт. • 5k6 — 1 шт. • 27k — 1 шт. • 1k — 2 шт. • 68k — 2 шт. • 22k — 2 шт. • 150R — 1 шт. • 1k5 — 1 шт. • 150k — 1 шт. • 220k — 2 шт. • 47R — 1 шт. • 470R — 1 шт. • 15k — 1 шт. • 4R7/5W — 1 шт. Конденсаторы: • 100n — 4 шт. • 10n — 1 шт. • 22mF/25V — 3 шт. • 1000mF/35V – 3 шт. Остальное: • Панелька для TL074 14Pin — 1 шт. • Реле 12V типа OMRON с двумя группами контактов — 1 шт. • Разъемы — на ваше усмотрение. Выше рассмотренные схемы — это рекомендуемые девайсы для использования с усилителем мощности APEX H900, но, это вовсе не означает обязательное их применение. Вы можете собрать свой блок питания и схему защиты акустики с соблюдение требований к данной мощности усилителя, напряжений источника питания и нагрузочной способности последнего. Размер архива с материалами по данной статье — 2,8 Mb.
