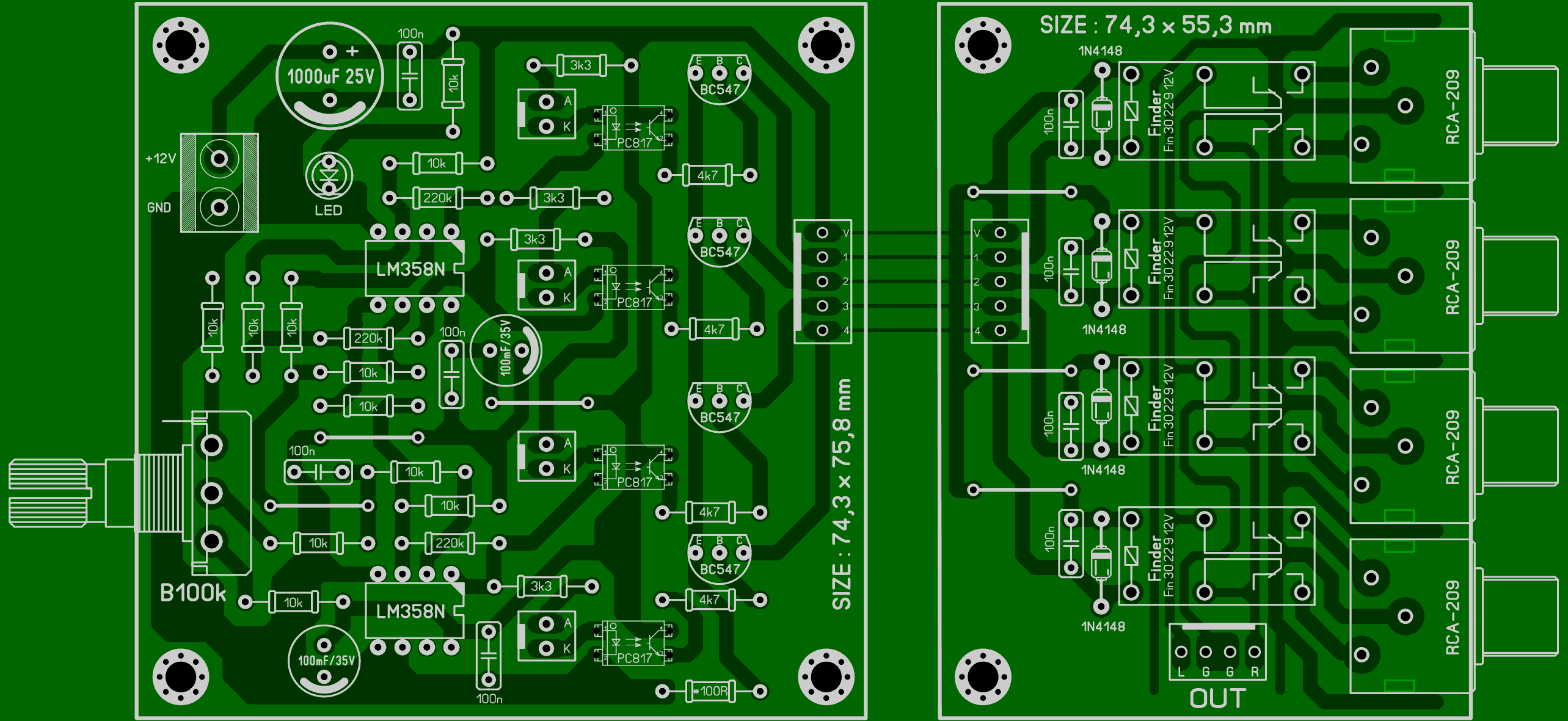

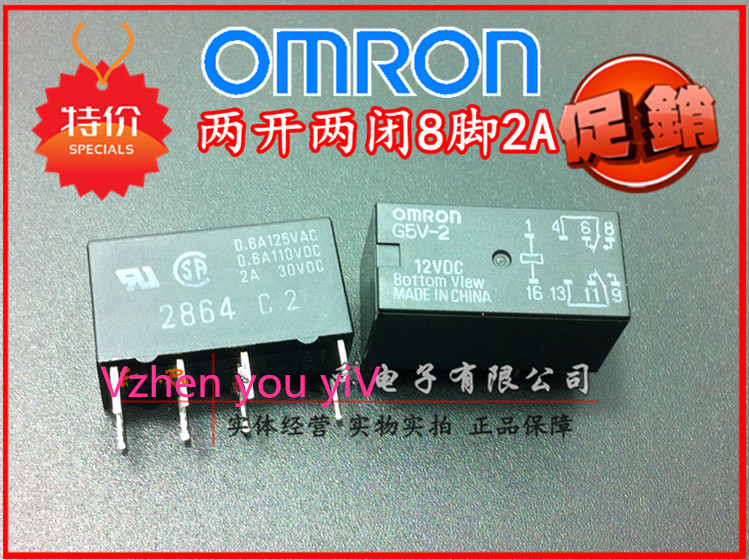

Селектор входов для усилителя.  Приветствую, друзья. В этой статье собран материал по двум вариантам селектора входных сигналов для усилителя мощности. На форуме Diyaudio APEX выкладывал схему трехканального переключателя, выбор канала в котором производится с помощью вращения переменного резистора. В последствии в сети нашел схему, построенную по мотивам вышеуказанного селектора на 4 канала. Оба устройства реализованы на микросхемах LM358, которые управляют выходными реле через оптронные развязки PC817. Принципиальная схема 3-х канального переключателя от APEX приведена ниже:  Оригинал печатной платы этого селектора не содержит входных гнезд и реле, поэтому решил набросать лейку с полным набором элементов, включая входные гнезда типа RCA-209. Макрос нарисован по размерам, указанным в файле PDF на этот элемент (есть в архиве). При желании использовать другие типы входных гнезд – подкорректируйте лейку по своему желанию. На плату добавлены диодный мост, сглаживающие емкости и стабилизатор напряжения 7812 (на принципиальной схеме не указаны), поэтому на плату подается переменное напряжение 12…15VAC с трансформатора. Плата LAY6 формата выглядит так:   Размер платы 54 х 100 mm. Список элементов APEX 3ch audio input selector: Микросхемы, оптроны: ● LM358 – 1 шт. ● PC817 – 3 шт. ● 7812 – стабилизатор напряжения 12V – 1 шт. Транзисторы: ● BC337 (BC547) – 3 шт. Диоды: ● 1N4148 (1N4001) – 3 шт. ● Светодиод 5mm – 3 шт. Резисторы 0,25W: ● 10k – 3 шт. ● 1k – 3 шт. ● 470R – 3 шт. ● Переменный резистор с линейной характеристикой 100k – 1 шт. Конденсаторы: ● 1000mF/25V электролит – 1 шт. ● 100n (104) – 2 шт. Остальное: ● Реле 12V типа OMRON с двумя группами переключающих контактов – 3 шт. ● Гнездо RCA-209 – 3 шт. ● Разъем 2 Pin 5mm (питание) – 1 шт. Теперь рассмотрим схему четырехканального селектора входных сигналов:  Реализована схема на двух LM358, добавлен еще один оптрон и реле, а также изменены номиналы резисторов в цепях баз транзисторов и добавлены конденсаторы в параллель обмоткам реле. Плата нарисована с использованием исходника JPG формата, взятого на форуме Diyaudio, лейка выглядит так:   Как видите, конструктивно схема реализована на двух платах, соединенных между собой пятижильным шлейфом, то есть блок управления и блок коммутации. Размер платы блока управления – 74,3 x 75,8 mm. Размер платы блока коммутации – 74,3 x 55,3 mm. Для справки привожу расположение выводов LM358:  Список элементов для 4-х канального варианта селектора: Микросхемы: ● LM358 – 2 шт. Диоды, оптроны: ● 1N4148 (1N4001) – 4 шт. ● PC817 – 4 шт. ● Светодиод 5mm – 5 шт. Транзисторы: ● BC547 – 4 шт. Резисторы 0,25W: ● 10k – 11 шт. ● 220k – 3 шт. ● 3k3 – 4 шт. ● 1k…4k7 – 4 шт. ● Вместо резистора *100R – можете поставить перемычку. Конденсаторы: ● 1000mF/25V электролит – 1 шт. ● 100mF/35V электролит – 2 шт. ● 100n (104) – 8 шт. Остальное: ● Реле 12V типа OMRON с двумя группами переключающих контактов – 4 шт. ● Гнездо RCA-209 – 4 шт. ● Разъем 5 Pin 2,54 mm – 2 шт. ● Разъем 4 Pin 2,54 mm (OUT) – 1 шт. ● Панелька 8 Pin для LM358 – 2 шт. В архиве так же найдете папку “С форума”, в ней еще один вариант печатной платы и в текстовом файле ссылка на ролик, демонстрирующий работу переключателя каналов. Размер архива для скачивания материалов по селектору входных сигналов – 1,6 Mb. Лейка сделана для применения реле OMRON G5V-2 DC12V DPDT 8Pin. Внешний вид, расположение выводов и размеры указаны на изображениях ниже:   Ссылка на реле: OMRON G5V-2 DC12V DPDT 8Pin
