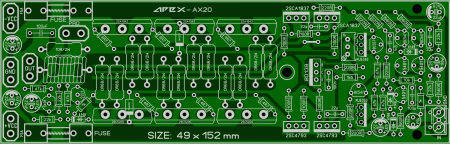

Усилитель APEX AX20.  Ранее мы уже рассмотрели несколько моделей усилителей APEX линейки AX, это APEX AX11, AX14, AX14P, AX17 и AX17S. Сегодня закончил воссоздание печатной платы усилителя APEX AX20 из имеющегося исходника формата JPG в формат LAY6, и делюсь с вами накопленным материалом. Принципиальная схема:  Мощность усилителя 200 Ватт на нагрузку 4 Ома, 120 Ватт на 8 Ом. Усилитель APEX AX20 использует источник питания с выходным напряжением +/-60V. Автор исходника печатной платы, по которому рисовался LAY6 – S.K.Kachhap, его найдете в архиве для скачивания, лейка платы выглядит так:   Как, наверно, вы уже заметили, на принципиальной схеме выходной каскад содержит две пары выходных транзисторов, плата позволяет использовать три пары выходников. Мощные резисторы 0R33/5W заменены двухваттными 0R68 по два резистора в параллель. Размер ПП 49 х 152 mm, фольгированный стеклотекстолит – односторонний. Список элементов схемы усилителя APEX AX20: Транзисторы: • Q1, Q2, Q3, Q16 – 2N5401 – 4 шт. • Q4, Q5, Q7 – BC547 – 3 шт. • Q6 – BC557 – 1 шт. • Q8, Q18 – MJE340 – 2 шт. • Q9, Q17 – MJE350 – 2 шт. • Q10 – BD139 – 1 шт. • Q11 – 2SA1837 – 1 шт. • Q12, Q19 – 2SA1943 – 3 шт. • Q13 – 2SC4793 – 1 шт. • Q14, Q20 – 2SC5200 – 3 шт. • Q15 – 2N5551 – 1 шт. Диоды: • D1, D2, D3, D6 – 1N4148 – 4 шт. • D4, D5 – 1N407 – 2 шт. Резисторы: • R1, R16, R34 – 1k – 3 шт. • R2, R11, R35, R36 – 22k – 4 шт. • R3 – 10k – 1 шт. • R4, R6, R7, R8 – 560R – 4 шт. • R5, R10, R14, R15, R17, R18, R19 – 220R – 7 шт. • R9, R12, R13, R37, R38 – 47k – 5 шт. • R20, R21 – 330R – 2 шт. • R22, R23, R24, R25 – 100R – 4 шт. • R26, R27, R28, R29 – 4R7 – 4 шт. • R30, R31, R32, R33 – 0R68/2W – 12 шт. • P1 – 1k – многооборотный подстроечный резистор – 1 шт. Конденсаторы: • C1 – 10mF/25V электролит – 1 шт. • C2, C9, C10 – 100pF – 3 шт. • C3 – 1n5 – 1 шт. • C4, C5, C14 – 22mF/63V электролит – 3 шт. • C6 – 100mF/16V электролит – 1 шт. • C7 – 47pF – 1 шт. • C8, C13 – 100nF – 2 шт. • C11, C12 – 2,2mF/100V электролит – 2 шт. Размер архива APEX AX20 AMP – 0,7 Mb.
