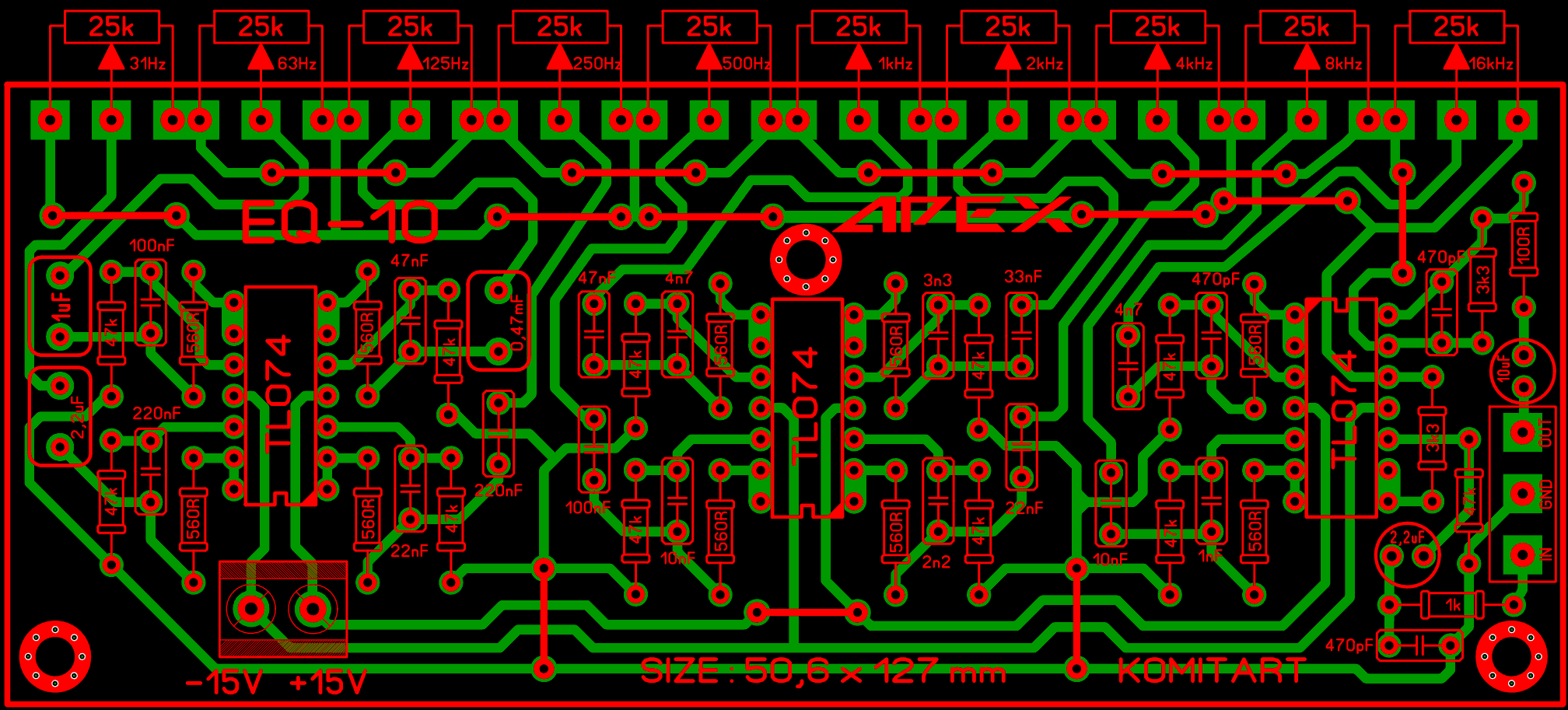

Apex 10 band Equalizer Project.  Приветствую, друзья. В предыдущей статье я поделился с вами материалом для сборки 8 полосного эквалайзера APEX EQ-8, и как обещал, схема и плата 10-ти полосного варианта. Принципиальной схемы так же на форуме не нашел, поэтому рисовал с платы исходника:  Вот, собственно, сама схема:  Печатная плата эквалайзера APEX EQ-10 в формате LAY6:   Список элементов схемы Apex 10 band Equalizer: Микросхемы: - IC1, IC2, IC3 - TL074 - 3 шт. Резисторы (All Resitors is 1/4W 1%): - R1 - 1k - 1 шт. - R2, R4, R6, R8, R10, R12, R14, R16, R18, R20, R22 - 47k - 11 шт. - R3, R24 - 3k3 - 2 шт. - R5, R7, R9, R11, R13, R15, R17, R19, R21, R23 - 560R - 10 шт. - R25 - 100R - 1 шт. - P1 ... P10 - Переменный резистор B25k - 10 шт. Конденсаторы: - C1, C3, C23 - 470pF - 3 шт. - C2 - 2,2mF/25V - 1 шт. - C4 - 4n7 - 1 шт. - C5 - 1n - 1 шт. - C6, C13 - 10n - 2 шт. - C7 - 2n2 - 1 шт. - C8, C15 - 22n - 2 шт. - C9 - 3n3 - 1 шт. - C10 - 33n - 1 шт. - C11 - 4n7 - 1 шт. - C12, C17 - 47n - 2 шт. - C14, C19 - 100n - 2 шт. - C16, C21 - 220n - 2 шт. - C18 - 470n - 1 шт. - C20 - 1mF NP - 1 шт. - C22 - 2,2mF NP - 1 шт. - C24 - 10mF/25V - 1 шт. Обращаю внимание, на картинке исходника платы у входной и выходной ёмкости не указана полярность, вероятно, что у автора применены неполярные электролиты. С вопросами, пожалуйста, к автору на форум Diyaudio, ник APEX, имя - Mile Slavkovic. Удачного повторения.
