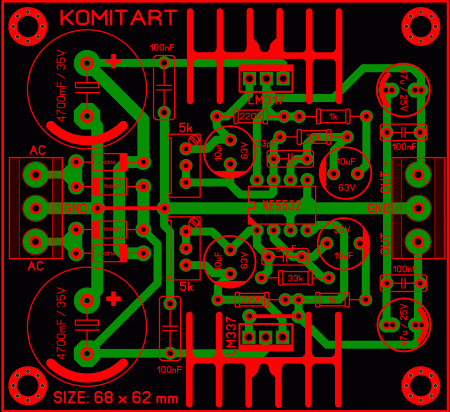

APEX Active Servo PSU 2x15V.  Просматривая ветки форума Diyaudio можно найти множество интересных схемных решений различных электронных устройств. Не исключением оказалась схема двуполярного блока питания APEX Active Servo PSU с выходным напряжением 2 х 15 Вольт, которая представлена в двух вариантах. В первом используются такие микросхемы как LM7815/7915, второй построен на LM317/337. Обе принципиальные схемы представлены ниже:   Обе платы формата LAY6 рисовались согласно исходным изображениям формата JPG, найденным на форуме, вид лейки следующий:   Это была плата с использованием 7815/7915. Лейка платы с LM317/337 выглядит так:   Размеры плат 62 х 59 мм и 68 х 63 мм соответственно, текстолит односторонний. Список элементов для варианта БП на 7815/7915: Микросхемы: • LM7815 – 1 шт. • LM7915 – 1 шт. • NE5532 – 1 шт. Диоды: • 1N4007 – 4 шт. Резисторы: • 33k – 2 шт. • 1k – 2 шт. Конденсаторы: • 4700mF/35V – 2 шт. • 100nF/63V – 4 шт. • 33pF – 2 шт. • 47mF/25V – 2 шт. Список элементов для варианта БП на LM317/LM337: Микросхемы: • LM317 – 1 шт. • LM337 – 1 шт. • NE5532 – 1 шт. Диоды: • 1N4007 – 4 шт. Резисторы: • 2k2 – 2 шт. • 220R – 2 шт. • 33k – 2 шт. • 1k – 2 шт. Конденсаторы: • 4700mF/35V – 2 шт. • 10mF/50V – 4 шт. • 100nF/63V – 4 шт. • 33pF – 2 шт. • 47mF/25V – 2 шт. Размер архива APEX Active Servo PSU – 0,77 Mb.
