23-07-2017, 21:09

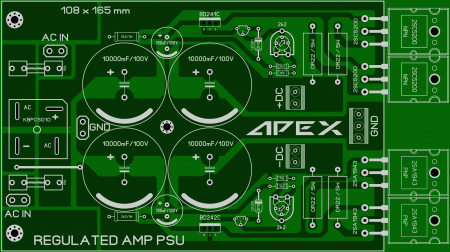

Блок питания Apex PSU 10 для усилителя мощности.  В данной статье мы приводим вам принципиальную схему стабилизированного блока питания для усилителей мощности APEX PSU10 с возможностью регулировки уровня выходного напряжения. Пределы регулирования зависят от номиналов стабилитронов в цепях эмиттеров транзисторов MPSA42 и MPSA92, поэтому вы с легкостью можете скорректировать U выходное под свои нужды, то есть сместить диапазон регулировки вверх либо вниз. С использованием стабилитронов на напряжение стабилизации 20 Вольт (Z20V), как указано на принципиальной схеме, выходное напряжение можно отрегулировать в пределах от +/- 55В до +/- 90В. И так, схема:  Вместо транзисторов BD241C/242C можно использовать TIP31C/32C. В качестве выходников применены две пары транзисторов 2SC5200/2SA1943. Переводя информацию с форума Diyaudio , нашел одну рекомендацию – напряжение после диодного моста (на входе стабилизатора) для лучшей стабильности советуют брать на 10...15 Вольт больше того, которое вы хотите получить на выходе блока питания. Печатная плата блока питания APEX PSU 10 для усилителей мощности в формате LAY6 выглядит так:   Список элементов схемы APEX PSU10: Конденсаторы: • 10 000uF/100V elko – 4 шт. • 100uF/100V elko – 2 шт. Транзисторы: • MPSA42 – 1 шт. • MPSA92 – 1 шт. • BD241C – 1 шт. • BD242C – 1 шт. • 2SA1943 – 2 шт. • 2SC5200 – 2 шт. Резисторы: • 3k3/1W – 2 шт. • 10k – 2 шт. • 2k2 – 2 шт. • 0R22/5W – 4 шт. • trimer 2k2 – 2 шт. Диоды, стабилитроны: • ZY20V – стабилитрон на напряжение 20V – 2 шт. Размер файла-архива с материалами по стабилизированному блоку питания APEX PSU 10 для усилителей мощности – 0,9 Mb.
