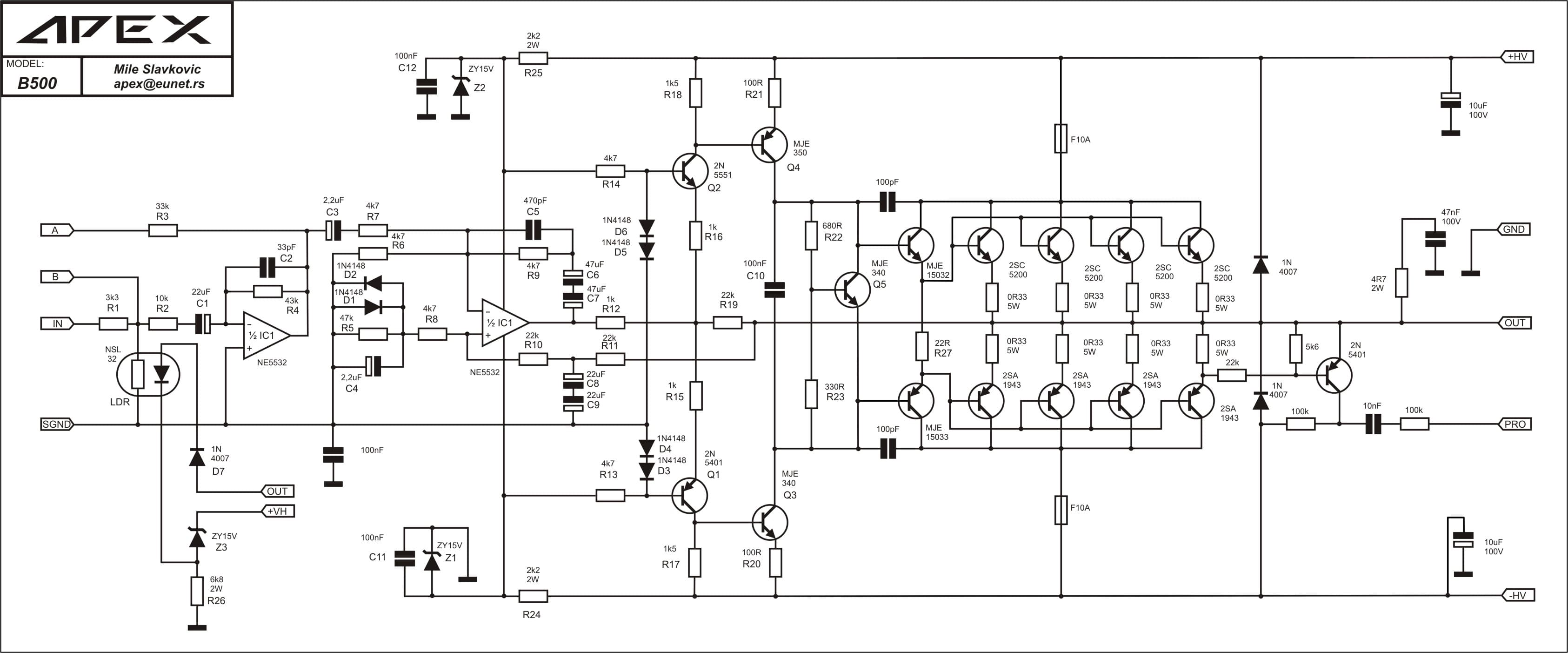

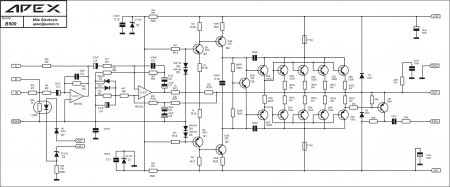

Собираем усилитель APEX B500.  Постепенно мы подошли к схемам более мощных усилителей линейки APEX, на сей раз мы рассматриваем модель B500 мощностью 500 Ватт. Данная модель берет свои корни от усилителя APEX H900, но работает она в классе AB. Имея стереофонический вариант и неплохо звучащий в двух каналах киловатт мощности – скорее всего для домашних нужд его будет слишком многовато, да и не у всех найдется подходящая акустика чтобы его нагрузить. Скорее всего эту схему сподвигнутся собрать те, у кого в планах озвучка не стадионов конечно, но как минимум дискотек или других различных мероприятий. Ниже приведена принципиальная схема APEX B500:  Особо расписывать в этой схеме нечего, она уже приводилась в статье по усилителю APEX B250, единственное на чем можно остановиться, это на наличии клип-лимитера, служащего защитой от перегрузки усилителя, стоящего на входе схемы и реализованного на оптроне NSL-32, информация по нему ниже:  Скорее всего не у каждого радиолюбителя будет возможность приобрести именно NSL-32, наиболее близкий по параметрам оптрон это AOP124A1, его вид и характеристики ниже:  Если вам не нужен лимитер, просто не впаивайте элементы в плату на которых он собран, или на место, куда впаивается оптроновский светодиод впаяйте светодиод обычный, он будет работать в качестве индикатора клиппинга усилителя. Для усилителя APEX B500 максимальное напряжение вторичной обмотки понижающего трансформатора составляет 60-0-60 VAC, автор рекомендует 55-0-55 VAC для более безопасной работы усилителя. При использовании трансформатора мощностью 1500 Вт с вторичной обмоткой 50-0-50 VAC (конденсаторы в блоке питания 20000mF/80V в плечо) на выходе получите мощность 2 х 450 Ватт на нагрузку 4 Ома. Для мощностей 120W/200W, 8R/4R соответственно, используйте печатную плату B500 с двумя парами выходных транзисторов и питающем напряжении +/-60VDC. Обращаем ваше внимание, в схеме APEX B500 нет регулировки тока покоя выходных транзисторов, но если вам это критично, можете впаять вместо постоянного резистора R23 триммер (подстроечный) номиналом порядка 500 Ом, и выставить желаемое смещение. Перейдем к печатной плате APEX B500. Исходники в архиве, LAY6 выглядит так:   Это авторский вариант печатной платы, единственное я добавил в него немного шелкографии. Обращаем ваше внимание, между точками A> и >A ставится перемычка, можно со стороны дорожек. Автор не рекомендует использовать усилитель без защиты акустических систем. В качестве защитного блока можно применить схему APEX PA PROTECT, ссылка на статью с материалами по этой защите ниже: Данная защита выполняет следующие функции: • Anticlick 5 sec delay – задержка подключения АС на 5 секунд при включении питания усилителя. • Защита АС при появлении на выходе усилителя постоянного напряжения. • Отключение акустики при нагреве радиатора с выходными транзисторами до 90 градусов. • Повышение скорости вентилятора при нагреве выше 60 градусов. • Защита от перегрузки по току (сброс при включении питания). Список элементов схемы усилителя APEX B500: Микросхемы: • IC1 – NE5532 – 1 шт. (можно заменить на TL072) Транзисторы: • Q1, Qpro – 2N5401 – 2 шт. • Q2 – 2N5551 – 1 шт. • Q3, Q5 – MJE340 – 2 шт. • Q4 – MJE350 – 1 шт. • Q6 – MJE15032 – 1 шт. • Q7 – MJE15033 – 1 шт. • 2SC5200 – 3 шт. • 2SA1943 – 3 шт. Вместо MJE15033/MJE15032 можно установить 2SC4793/2SA1837. Диоды: • D1, D2, D3, D4, D5, D6 – 1N4148 – 6 шт. • D7, D8, D9 – 1N4007 – 3 шт. • Z1, Z2, Z3 – ZY15V – 3 шт. • LED (Klip) – 1 шт. Резисторы: • R1 – 3k3 – 1 шт. • R2 – 10k – 1 шт. • R3 – 33k – 1 шт. • R4 – 43k – 1 шт. • R5 – 47k – 1 шт. • R6, R7, R8, R9, R13, R14 – 4k7 – 6 шт. • R10, R11, R19 – 22k – 3шт. • R12, R15, R16 – 1k – 3 шт. • R17, R18 – 1k5 – 2шт. • R20, R21 – 100R – 2шт. • R22 – 680R – 1 шт. • R23 – 330R – 1 шт. • R24, R25 – 2k2 / 2W – 2шт. • R26 – 6k8 / 2W – 1 шт. • R27 – 22R – 1 шт. Резисторы не нумерованные: • 0R33 / 5W – 6 шт. • 22k – 1 шт. • 5k6 – 1 шт. • 100k – 2 шт. • 4R7 / 2W – 1 шт. Конденсаторы: • C1, C8, C9 – 22mF/25V – 3 шт. • C2 – 33pF – 1 шт. • C3, C4 – 2,2mF/25V – 2 шт. • C5 – 470pF – 1 шт. • C6, C7 – 47mF/25V – 2 шт. • C10, C11, C12 – 100nF – 3 шт. • 100pF – 2 шт. • 10nF – 1 шт. • 47nF/100V – 1 шт. • 10mF/100V – 2 шт. Остальное: • Оптрон NSL-32 – 1 шт. • Предохранитель 10А + предохранительная колодка под монтаж на плату – 2 шт. • Панелька 8Pin для микросхемы NE5532 – 1 шт. Размер файла-архива с материалами по усилителю APEX B500 – 1,5 Mb.
