9-04-2017, 16:42

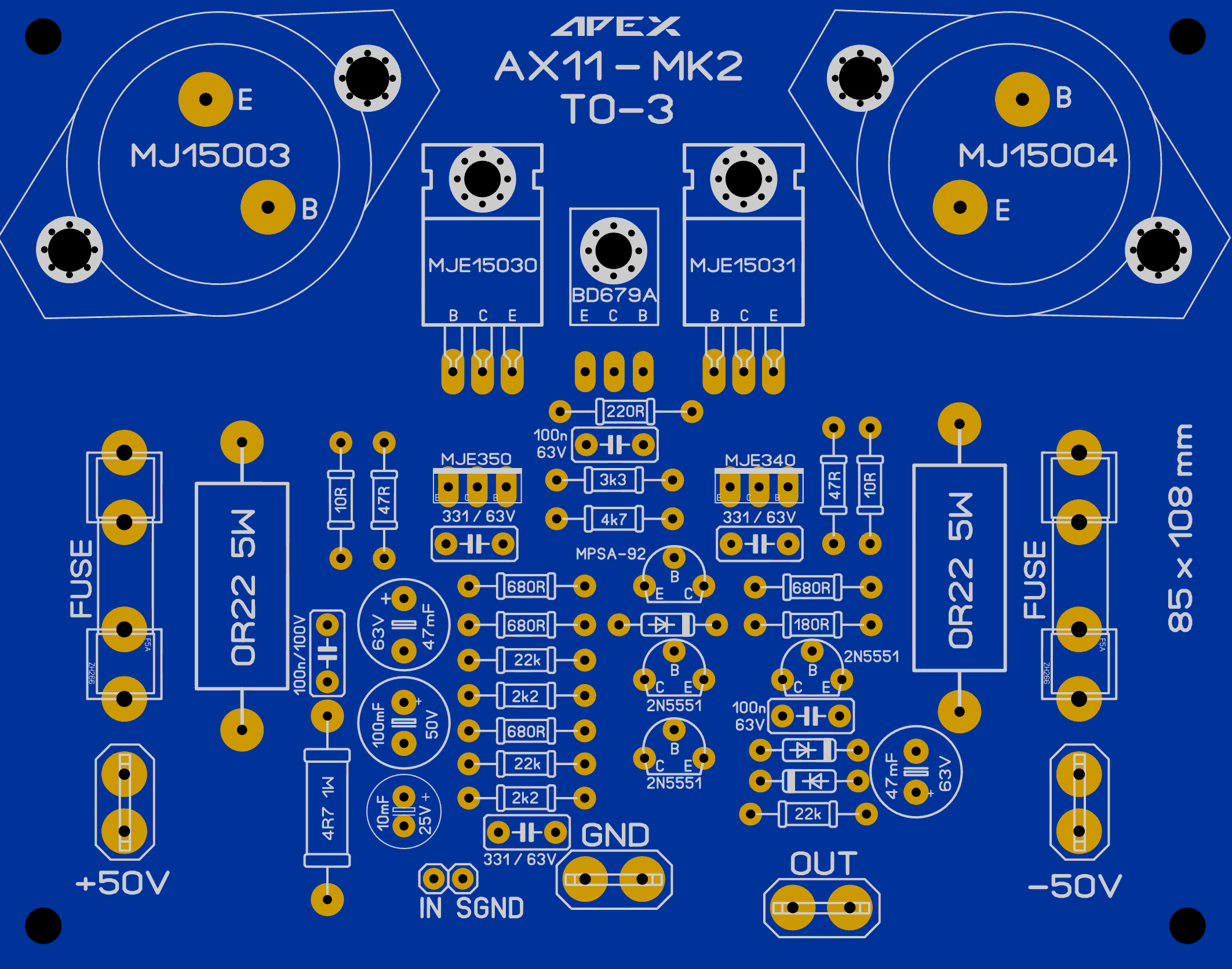

У нас уже выходила статья по усилителю APEX AX11, ссылка на статью ниже: В этой версии усилителя в качестве выходных транзисторов применены BD249C/BD250C. Сегодня по просьбе одного из наших читателе была нарисована ЛЕЙКА печатной платы усилителя APEX AX11-MK2. Она расчитана на применение выходников в корпусе TO-3, такими транзисторами являются MJ15003/MJ15004. Так же заменены транзисторы предвыходного каскада, и вместо BD139/BD140 установлена комплементарная пара MJE15030/MJE15031. Вместо транзистора MPSA13 поставлен BD679A. Все вышеупомянутые транзисторы установлены на одном радиаторе с применением изолирующих прокладок, втулок, и термопасты. И еще несколько изменений, вместо транзисторов BC630/BC640 установлены MJE340/MJE350, вместо BC546 входного каскада стоят 2N5551. Напомним принципиальную схему усилителя APEX AX11: ЛЕЙКА печатной платы усилителя APEX AX11-MK2: Расположение элементов на плате усилителя APEX AX11-MK2 и фото-вид: Это плата с использованием обычного электролитического конденсатора на входе, но вторым пожеланием нашего читателя было вместо электролита воткнуть на вход аудиофильскую пленочную емкость. В архиве есть второй файл LAY6 формата, в нем реализована данная хотелка, выглядит плата так: Дублировать список элементов в этой статье не имеет смысла, вы его найдете в предыдущей статье по ссылке в самом начале, ну а список транзисторов смотрите ниже: • 2N5551 – 3 шт. (можно ставить BC546) • MPSA92 – 1 шт. • MJE340 – 1 шт. • MJE350 – 1 шт. • BD679A – 1 шт. • MJE15030 – 1 шт. • MJE15031 – 1 шт. • MJ15003 – 1 шт. • MJ15004 – 1 шт. Размер файла архива с материалами по усилителю APEX AX11-MK2 – 0,9 Mb.
