21-03-2017, 11:03
Раздел: APEX AUDIO




Собираем усилитель APEX AX17.

Собираем усилитель APEX AX17Собираем усилитель APEX AX17


Еще один вариант транзисторного усилителя из линейки APEX. Ниже представлена принципиальная схема модели AX17. Выходная мощность на нагрузку 8 Ом составляет 80 Ватт, на 4 Ома – 120 Ватт.

Схема усилителя APEX AX17_C61000uF16VСхема усилителя APEX AX17_C61000uF16V


Так же как и в предыдущих моделях в выходном каскаде используются транзисторы 2SC5200 и 2SA1943. Транзисторы предвыходного каскада установлены на небольшие радиаторы типа SK104-PAD, внешний вид показан ниже:

Радиатор SK104-PADРадиатор SK104-PAD


В нашем случае применен радиатор с расстоянием между штырями крепления 25,4 мм. Это, как говорится по фэншую, ну а в принципе, можно прикрутить к транзисторам небольшие алюминиевые пластины.

Печатная плата усилителя APEX AX17 в формате LAY6 и ее фото-вид:


APEX AX17 AMP LAY6APEX AX17 AMP LAY6

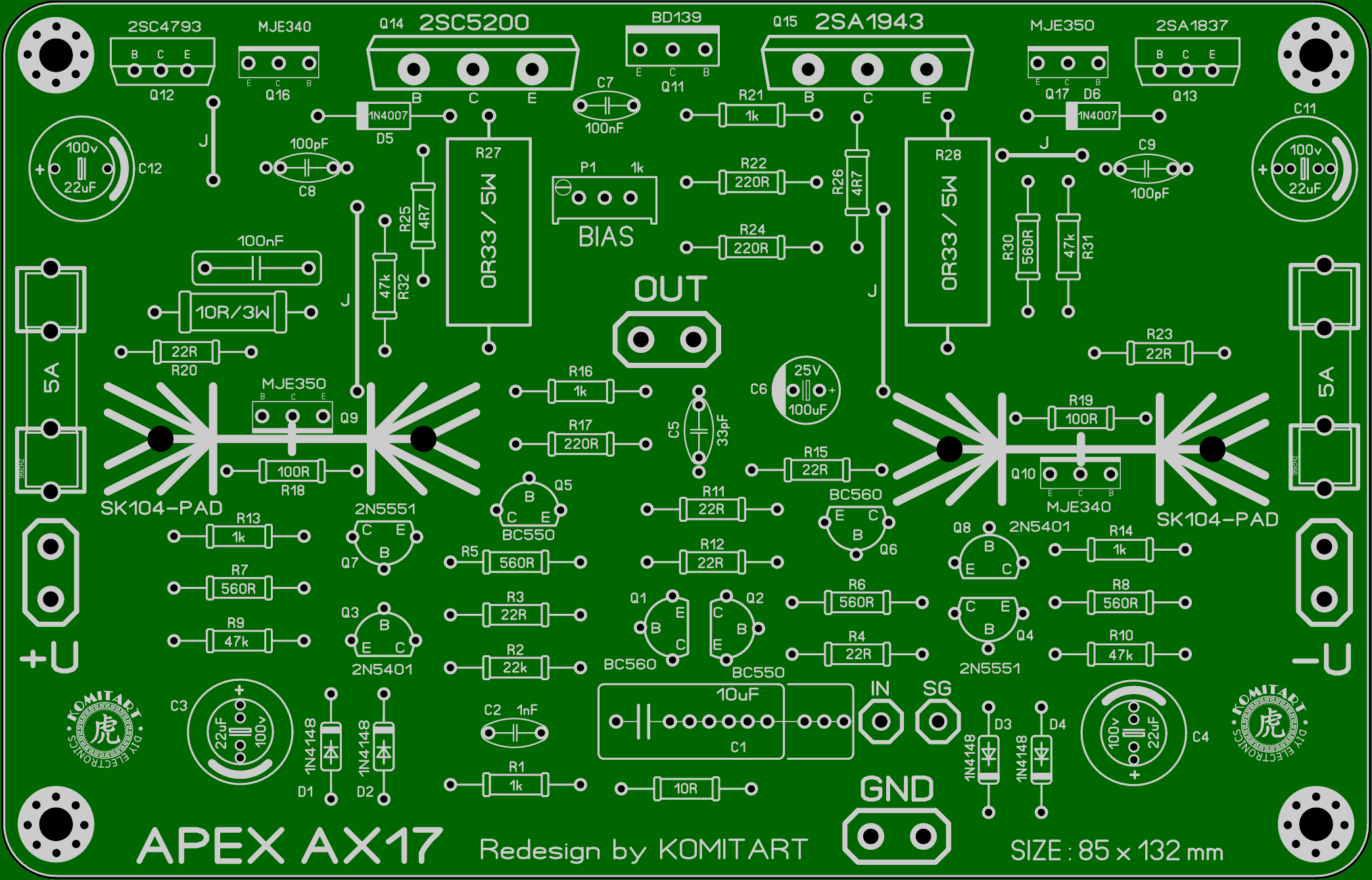

APEX AX17 AMP LAY6 FOTOAPEX AX17 AMP LAY6 FOTO

Список элементов схемы AX17:


Транзисторы:

• Q1, Q6 – BC560 – 2 шт.
• Q2, Q5 – BC550 – 2 шт.
• Q3, Q8 – 2N5401 – 2 шт.
• Q4, Q7 – 2N5551 – 2 шт.
• Q9, Q17 – MJE350 – 2 шт.
• Q10, Q16 – MJE340 – 2 шт.
• Q11 – BD139 – 1 шт.
• Q12 – 2SC4793 – 1 шт.
• Q13 – 2SA1837 – 1 шт.
• Q14 – 2SC5200 – 1 шт.
• Q15 – 2SA1943 – 1 шт.

Диоды:

• D1, D2, D3, D4 – 1N4148 – 4 шт.
• D5, D6 – 1N4007 – 2 шт.

Резисторы:

• R1, R13, R14, R16, R21 – 1k – 5 шт.
• R2, R29 – 22k – 2 шт.
• R3, R4, R11, R12, R15, R20, R23 – 22R – 7 шт.
• R5, R6, R7, R8, R30 – 560R – 5 шт.
• R9, R10, R31, R32 – 47k – 4 шт.
• R17, R22, R24 – 220R – 3 шт.
• R18, R19 – 100R – 2 шт.
• R25, R26 – 4R7 – 2 шт.
• R27, R28 – 0R33/5W – 2 шт.
• P1 – 1k подстроечный BIAS – 1 шт.

Конденсаторы:

• C1 – 10mF/25V электролит – 1 шт.
• C2, C10 – 1n – 2 шт.
• C3, C4 – 22mF/63V электролит – 2 шт.
• C5 – 33pF керамика – 1 шт.
• C6 – 100mF/16V электролит – 1 шт.
• C7 – 100n – 1 шт.
• C8, C9 – 100pF керамика – 2 шт.
• C11, C12 – 22mF/100V электролит – 2 шт.

Остальное:

• Предохранитель 5А + колодка под установку на плату – 2 шт.
• Радиатор SK104-25,4 – 2 шт.

AX17 может использовать тот же самый блок питания с защитой акустики как AX14, AX14P, NX14 ... или аналогичный +/- 45V 5A. При использовании 8 Ом нагрузки можно использовать источник 56V-0-56V DC с одной парой выходных транзисторов, для 4 ома - добавить еще одну пару.

Размер файла-архива с материалами по усилителю APEX AX17 - 0,9 Mb.
