22-06-2018, 18:06

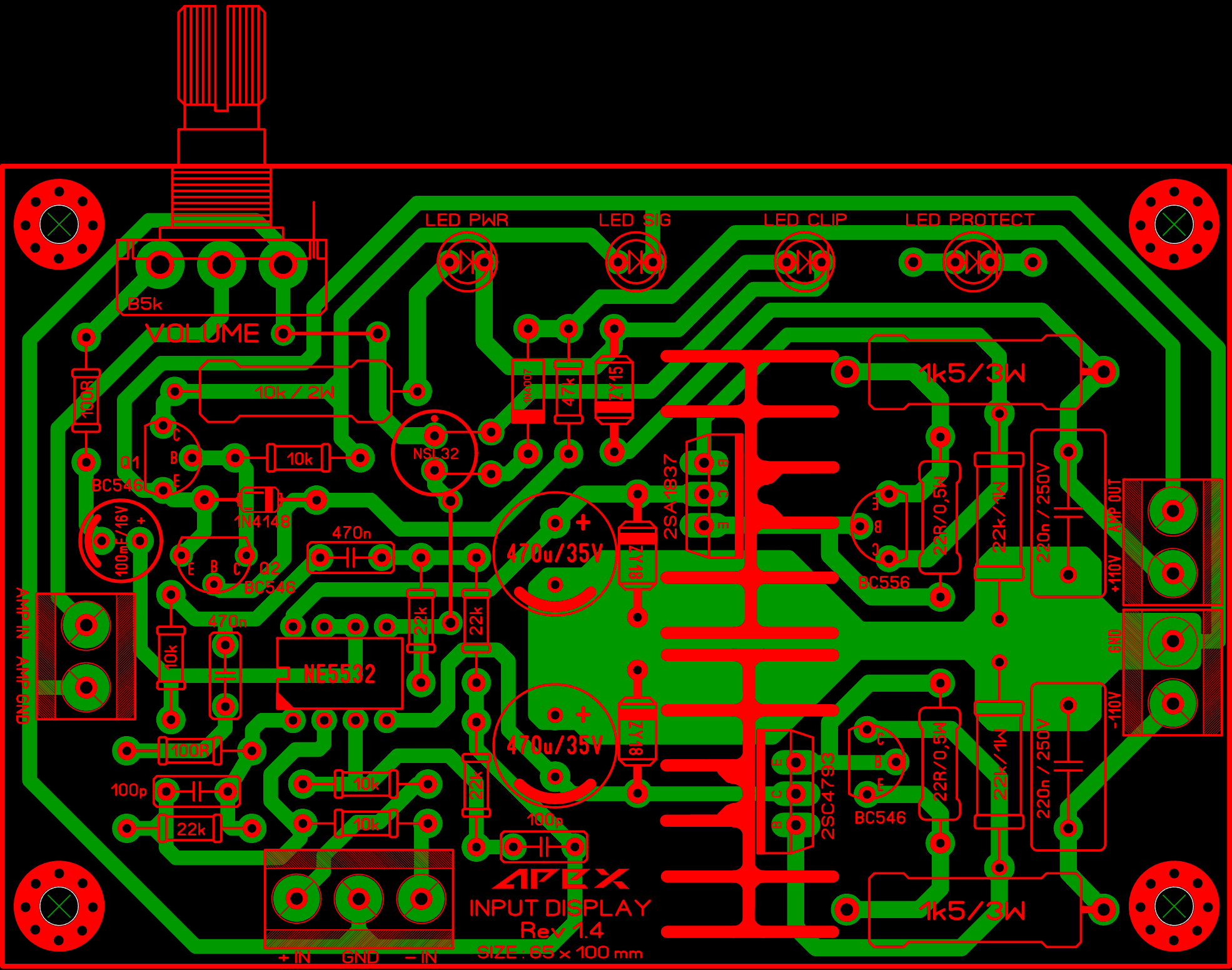

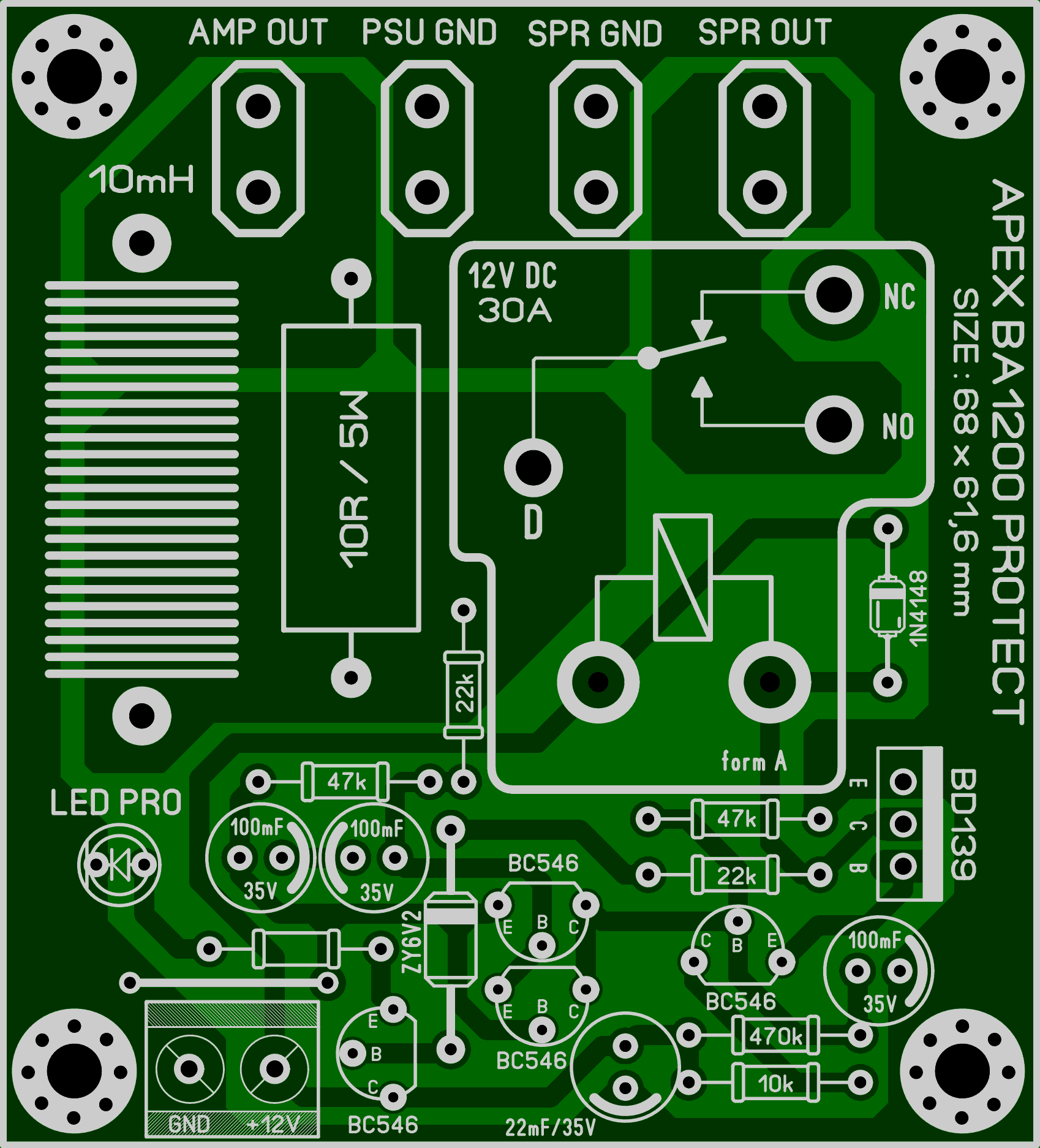

Дополнения к усилителю APEX BA1200.  В предыдущей статье с материалами по усилителю мощности APEX BA1200 не стал сваливать все в одну кучу, и решил сделать дополнения отдельной статьей. К этим дополнениям относятся схемы получения сбалансированного входа, фильтра низких частот 30 Гц, ограничителя и регулятора громкости на входе усилителя , а так же защиты акустики, которые автор рекомендует для совместного использования с вышеупомянутым усилителем. Принципиальная схема BALANCED INPUT с клип-лимитером и регулятором громкости представлена ниже:  Эта же схема с индикацией режимов работы усилителя приведена на следующем изображении:  Сразу рассмотрим принципиальную схему DC Protect , которую автор на форуме приводит как один из вариантов схемы защиты акустики:  Реле схемы защиты должно иметь достаточно мощные переключающиеся контакты, например, как вариант, можно применить автомобильное реле на напряжение 12V типа указанного на изображении ниже:  И еще одна схема, включенная в дополнения - это блок питания 18-0-18V DC с подключением к шинам усилителя 110-0-110V:  Печатная плата INPUT & DISPLEY в формате LAY6. Сбалансированный вход, 30 Гц 12dB / oct фильтр нижних частот, клип-лимитер, регулятор громкости, светодиодный индикатор питания, наличия сигнала, срабатывания клип-ограничителя и защиты акустики, а так же стабилизатор +/- 18V реализованы на одной печатной плате (разводка Willy, форум Diyaudio). Лейка платы выглядит так:   Печатная плата APEX BA1200 DC Protect в формате LAY6.   Список элементов INPUT & DISPLEY с индикацией: Микросхемы: • NE5532 – 1 шт. Транзисторы: • BC546 – 2 шт. Диоды, стабилитроны: • 1N4007 – 1 шт. • 1N4148 – 1 шт. • ZY15V – стабилитрон на 15V – 1 шт. • LED 5 mm – 3 шт. • NSL32 - оптрон – 1 шт. (О нем рассказано в статье «Собираем усилитель APEX B500”) Резисторы: • 10k/0,25W – 4 шт. • 10k/2W – 1 шт. • 22k/0,25W – 4 шт. • 100R/0,25W – 2 шт. • 47k/0,25W – 1 шт. • B5k – переменный резистор – 1 шт. Конденсаторы: • 100p – 2 шт. • 470nF – 2 шт. • 100mF/16V– 1 шт. Список элементов APEX BA1200 DC Protect : Транзисторы: • BC546 – 4 шт. • BD139 – 1 шт. Диоды, стабилитроны: • 1N4148 – 1 шт. • ZY6V2 – стабилитрон на 6,2V – 1 шт. Резисторы: • 10R/5W – 1 шт. • 22k/0,25W – 2 шт. • 47k/0,25W – 2 шт. • 470k/0,25W – 1 шт. • 1k/0,25W – 2 шт. Конденсаторы: • 100mF/35V– 3 шт. • 22mF/35V– 1 шт. Остальное: • Реле 12V с контактами на 30A – 1 шт. • Катушка бескаркасная, 20 витков на оправку 10 mm, провод 1 mm – 1 шт. Список элементов APEX PSU 18-0-18V: Транзисторы: • BC546 – 1 шт. • BC556 – 1 шт. • 2SA1837 – 1 шт. • 2SC4793 – 1 шт. Стабилитроны: • ZY18V – стабилитрон на 18V – 2 шт. Резисторы: • 1k5/2W – 2 шт. • 22k/1W – 2 шт. • 22R/0,5W – 2 шт. Конденсаторы: • 220n/250V– 2 шт. • 470mF/35V– 2 шт. Разъемы — по желанию (на платах расстояние между контактами в разъемах 5 mm). Размер архива с материалами дополнений к усилителю APEX BA1200 – 3 Mb. Так же можете прочитать статьи: APEX Mos-Fet DC Protect на IRF540. Собираем APEX DC Protect на NE555. Собираем APEX Power Amplifier Protect.
