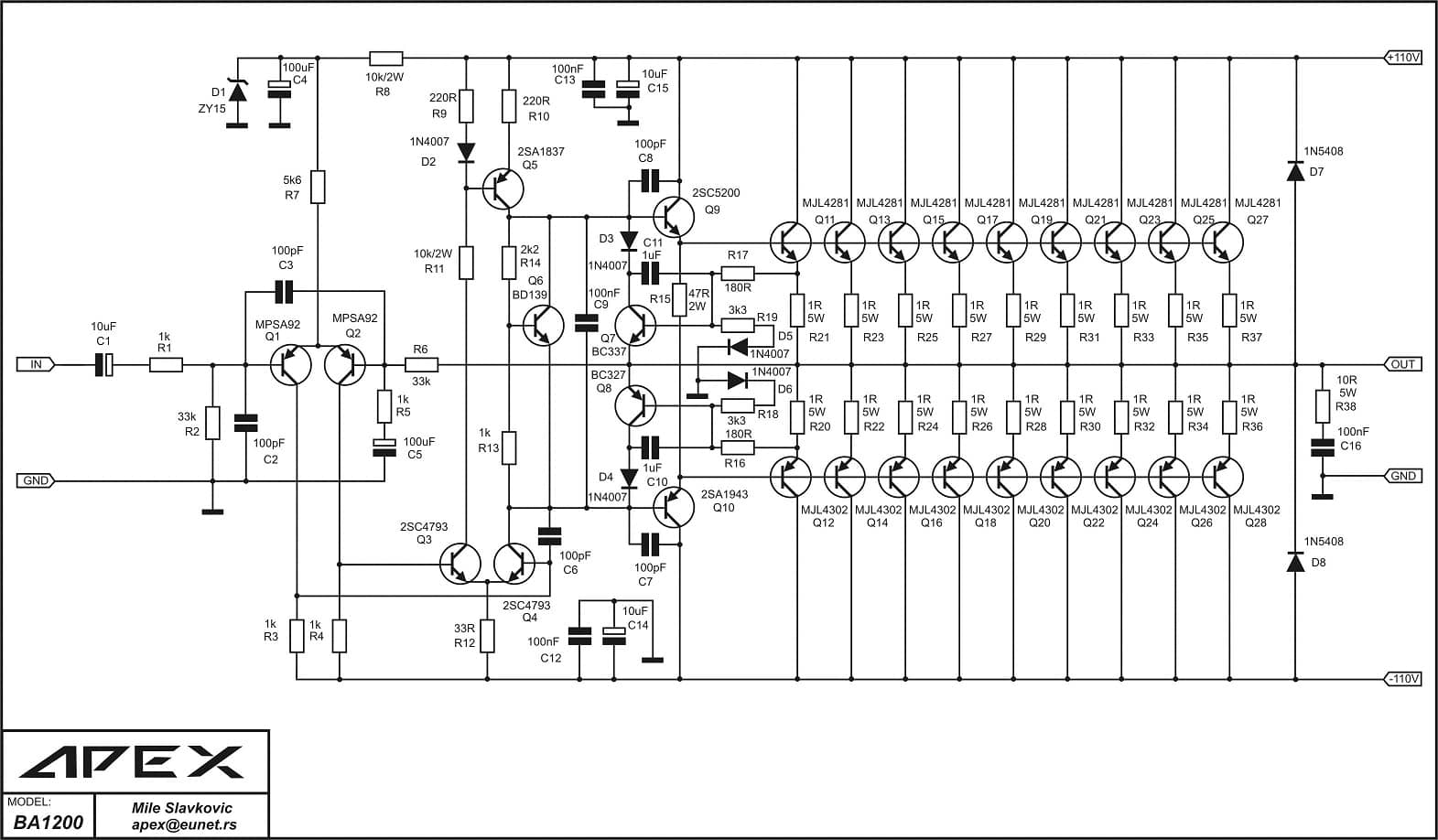

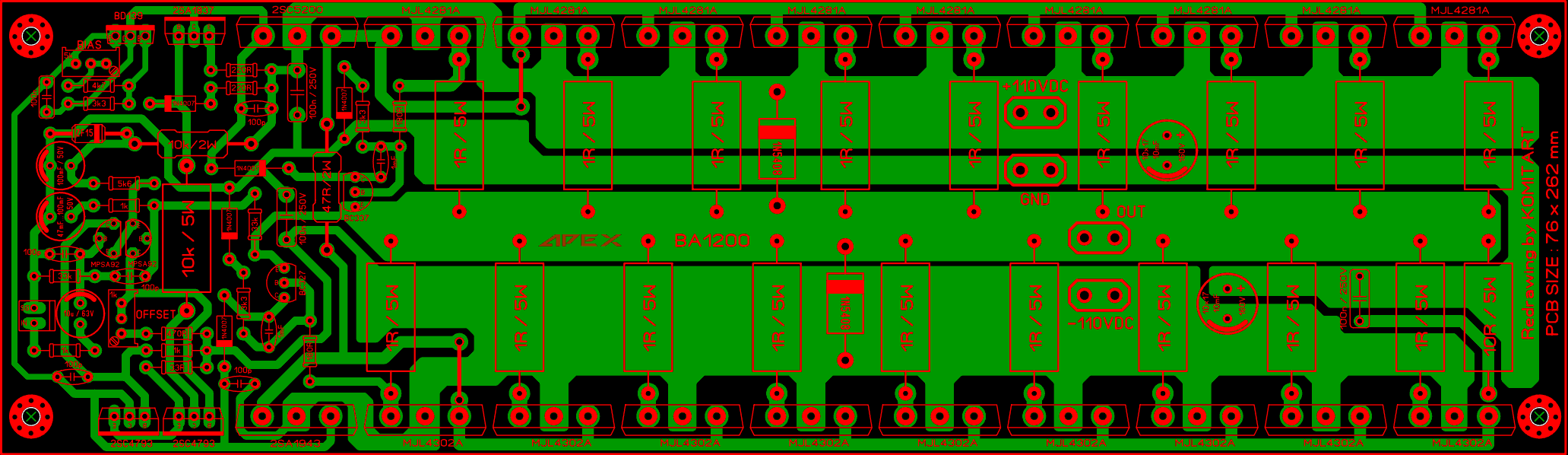

Усилитель APEX BA1200.  По просьбе наших друзей нарисовал лейку печатной платы APEX BA1200. Сразу хочу попросить не браться за сборку этого усилителя радиолюбителей-новичков, дабы потом не писать в комментариях кучу вопросов а как это, а как то... Вы как минимум должны понимать как его настроить, а не просто вытравить плату и запаять элементы, хотя данная схемотехника не особо отличается от подобных усилителей APEX меньшей мощности. На нагрузку 4 Ома мощность данного УНЧ составляет 1 кВт. 2x110V это максимальное напряжение источника питания для этого усилителя. Принципиальная схема приведена ниже:  Обращаю ваше внимание, на плате вместо резистора R13 установлен многооборотный резистор для регулировки тока покоя транзисторов выходного каскада, а так же в дифкаскаде вместо постоянного резистора 1k установлен многооборотный резистор 1k последовательно с 470R на минус источника питания, что позволяет настроить 0V на выходе усилителя мощности. Плата APEX BA1200 в формате LAY6 выглядит так:   Плата APEX BA1200 выполнена на одностороннем фольгированном стеклотекстолите, размер - 76 x 262 mm. Усилитель работает в классе AB. Оптимальный ток покоя транзисторов выходного каскада примерно 26 mA. Радиатор с выходными транзисторами имеет принудительное охлаждение, то есть ставим вентиляторы. Разработчик рекомендует установку двух вентиляторов 0,14A/220V 120x120 mm включенных параллельно. Вместо транзисторов MJL4281A / MJL4302A можно поставить MJL21195 / MJL21196 или MJL21193 / 94. Транзисторы дифкаскада MPSA92 стоят соприкасаясь корпусами, их можно стянуть термоусадочной трубкой для теплового контакта. По поводу резистора R11 10k/2W - он будет горячим, можно увеличить его мощность до 3-х или даже до 5-ти Ватт. По поводу электролитических конденсаторов блока питания - если не найдете емкости на напряжение 120V, можно применить на напряжение 160V, или собрать блок питания по ниже приведенной схеме с применением емкостей на напряжение 63V:  Или так:  Или вот так:  Запуск данного усилителя на форуме рекомендуют производить с четырьмя парами выходников и при пониженном питании с послеующим увеличением пар и питающего напряжения до указанного на схеме. О тансформаторе: автор рекомендует использование транса мощностью 1500VA, вторичная обмотка 2 x 75V AC (переменки) с током не менее 10 Ампер, выпрямительный мост на 50 Ампер типа KBPC5010, и 4x 10000uF / 120V elcos для одного канала. Для стерео варианта мощность источника питания должна быть в районе 2 кВт. Список элементов для одного канала APEX BA1200: Транзисторы: - Q1, Q2 - MPSA92 - 2 шт. - Q3, Q4 - 2SC4793 - 2 шт. - Q5 - 2SA1837 - 1 шт. - Q6 - BD139 - 1 шт. - Q7 - BC337 - 1 шт. - Q8 - BC327 - 1 шт. - Q9 - 2SC5200 - 1 шт. - Q10 - 2SA1943 - 1 шт. - Q11, Q13, Q15, Q17, Q19, Q21, Q23, Q25, Q27 - MJL4281 - 9 шт. - Q12, Q14, Q16, Q18, Q20, Q22, Q24, Q26, Q28 - MJL4302 - 9 шт. Диоды, стабилитроны: - D1 - ZY15 - стабилитрон 1W на напряжение стабилизации 15V - 1 шт. - D2, D3, D4, D5, D6 - 1N4007 - 5 шт. - D7, D8 - 1N5408 - 2 шт. Резисторы: - R1, R3, R4, R5, R13 - 1k - 5 шт. - R2, R6 - 33k - 2 шт. - R7 - 5k6 - 1 шт. - R8, R11 - 10k/2W - 2 шт. - R9, R10 - 220R - 2 шт. - R12 - 33R - 1 шт. - R14 - 2k2 - 1 шт. - R15 - 47R/2W - 1 шт. - R16, R17 - 180R - 2 шт. - R18, R19 - 3k3 - 2 шт. - R20, R21, R22, R23, R24, R25, R26, R27, R28, R29, R30, R31, R32, R33, R34, R35, R36, R37 - 1R/5W - 18 шт. Конденсаторы: - C1 - 10mF/63V - 1 шт. - C2, C3, C6, C7, C8 - 100pF - 5 шт. - C4, C5 - 100mF/50V - 2 шт. - C9 - 100n/63V - 1 шт. - C10, C11 - 1mF/63V неполярный - 2 шт. - C12, C13, C16 - 100n/250V - 3 шт. - C14, C15 - 10mF/160V (10x17 mm) - 2 шт. Размер архива для скачивания материала по усилителю APEX BA1200 – 3,5 Mb.
