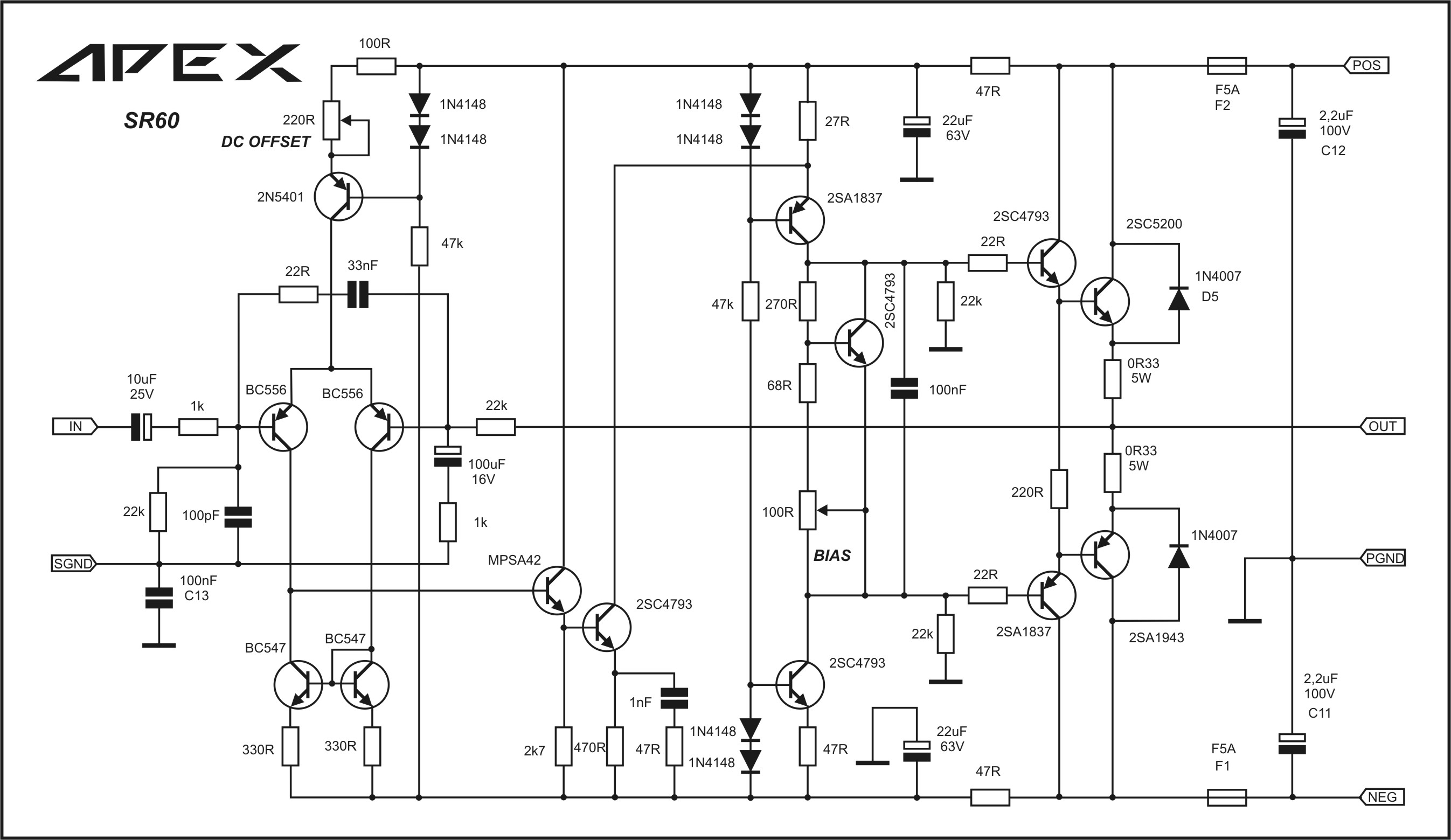

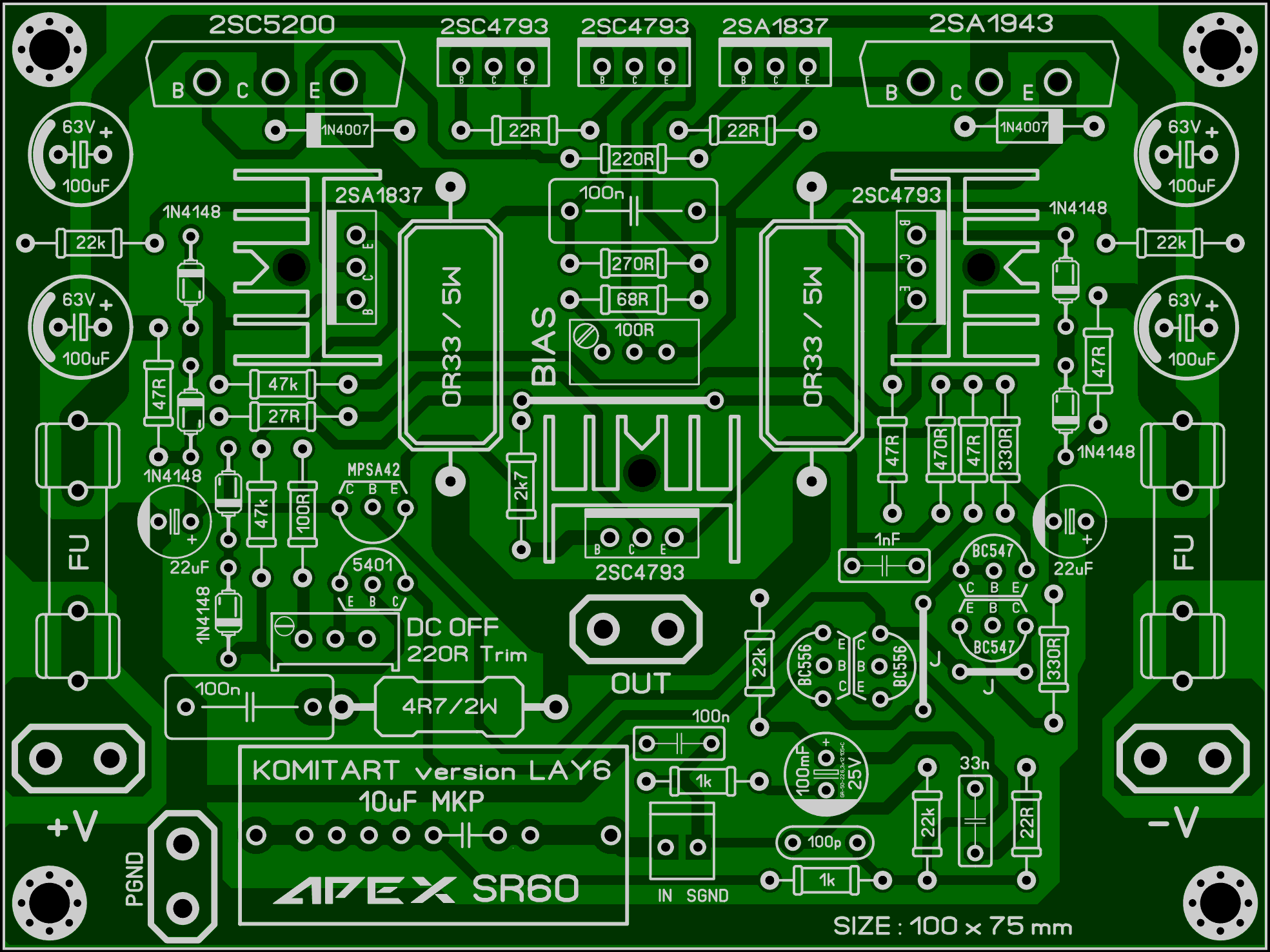

Проект усилителя APEX SR60.  И снова приветствую вас, друзья. В предыдущей статье мы рассматривали проект усилителя APEX SR55, ссылка на него ниже: и как я уже писал в предыдущих статьях, на очереди у нас сегодня усилитель APEX SR60. Принципиальная схема:  Олаф (ник на форуме Olafk) из Германии пишет: После устранения ошибки с соединениями усилитель играет - и неплохо. Смещение стабильно на уровне 10 мВ. Все компоненты были очень теплыми, поэтому я вернулся с +-50В к +-40В. Я тоже думаю, что так лучше звучит. Очень сбалансированный и теплый звук, совершенно ненапряжный. Возможно, высоты могли бы иметь немного больше прозрачности вверху. Но это совершенно субъективно и я не наслушался. Очень приятный звук. Напряжение на шине SR60 составляет max +/-45V. Печатную плату я взял готовую на форуме Diyaudio, но некоторые места в разводке мне не очень понравились, поэтому плату я переделал, как говорится, на свой вкус. Были убраны некоторые элементы, которые не предусмотрены оригинальной принципиальной схемой, плата стала односторонней, но мне пришлось сдвигать некоторые макросы элементов, чтобы в освободившееся место установить пару перемычек, многие макросы заменил на свои, добавил на плату подстроечный резистор DC OFFSET. Тем не менее, я не присваиваю заслуги по разводке платы себе, как я понял со страниц форума, над платой трудился выше упомянутый Олаф, ему и благодарность. Внешний вид измененной печатной платы в формате LAY6 показан на следующем изображении:  Список элементов схемы усилителя APEX SR60 для одного канала: - BC556 - 2 шт. - 2N5401 - 1 шт. - BC547 - 2 шт. - MPSA42 - 1 шт. - 2SC4793 - 4 шт. - 2SA1837 - 2 шт. - 2SC5200 - 1 шт. - 2SA1943 - 1 шт. - Резистор 1k/0,25W - 2 шт. - Резистор 22k/0,25W - 4 шт. - Резистор 22R/0,25W - 3 шт. - Резистор 330R/0,25W - 2 шт. - Резистор 100R/0,25W - 1 шт. - Резистор 47k/0,25W - 2 шт. - Резистор 2k7/0,25W - 1 шт. - Резистор 470R/0,25W - 1 шт. - Резистор 47R/0,25W - 4 шт. - Резистор 27R/0,25W - 1 шт. - Резистор 270R/0,25W - 1 шт. - Резистор 68R/0,25W - 1 шт. - Резистор 0R33/5W - 2 шт. - Резистор 4R7/2W - 1 шт. - Подстроечный резистор 100R BIAS - 1 шт. - Подстроечный резистор 220R DC OFFSET - 1 шт. - Конденсатор 10uF MKP - 1 шт. - Конденсатор 100pF - 1 шт. - Конденсатор 100nF/63V - 1 шт. - Конденсатор 33nF - 1 шт. - Конденсатор 100uF/16V электролит - 1 шт. - Конденсатор 1nF - 1 шт. - Конденсатор 100nF/250V - 2 шт. - Конденсатор 100uF/63V электролит - 4 шт. - Конденсатор 22uF/63V электролит - 2 шт. Удачного повторения. Размер архива - 2,3 Mb.
