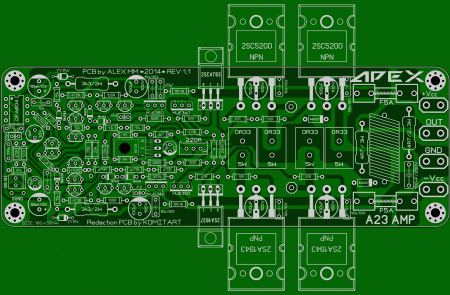

APEX A23 rev 1.1 AMPLIFIER.  Приветствую, друзья. Сегодня я решил продолжить разговор на тему усилителя APEX A23, вернее в этой статье я хочу представить вашему вниманию ещё один вариант печатной платы. В предыдущем варианте плата была с рядным расположением выходных транзисторов, но исходя из сведений с форума Diyaudio, версию с расположением выходников с двух сторон печатной платы так же не раз повторяли, поэтому данный вариант так же имеет место быть, и ниже я его вам приведу, ну а пока напомню принципиальную схему:  Данная разводка печатной платы так же как и предыдущая была сделана ALEX MM в 2014 году, версия платы 1.1, изготавливается она на одностороннем фольгированном стеклотекстолите размером 160 x 58 mm. Внешний вид лейки такой:  Продублирую список элементов схемы усилителя APEX A23: Микросхемы: - LM4562 (OPA604) - 1 шт. Транзисторы: - BC550 - 6 шт. - BC560 - 6 шт. - MJE340 - 1 шт. - MJE350 - 1 шт. - BD139 - 1 шт. - 2SC4793 - 1 шт. - 2SA1837 - 1 шт. - 2SC5200 - 1 шт. - 2SA1943 - 1 шт. Диоды, стабилитроны: - 1N4148 - 6 шт. - 1N4007 - 2 шт. - ZY15 - стабилитрон на напряжение 15V - 2 шт. Резисторы: - 470R - 5 шт. - 47k - 1 шт. - 100R - 6 шт. - 33k - 1 шт. - 15k - 2 шт. - 22R - 4 шт. - 3k3/2W - 2 шт. - 220R - 5 шт. - 220k - 1 шт. - 4k7 - 1 шт. - 680R - 1 шт. - 10R/1W - 2 шт. - 47R - 2 шт. - 1k - 1 шт. - 1M - 2 шт. - 10R - 4 шт. - 0R68 / 3W - 8 шт. - 4R7 / 2W - 1 шт. - 220R подстроечный многооборотный - BIAS - 1 шт. Конденсаторы: - 10uF / 100V Polypropylene - 1 шт. (max расстояние между ножками на плате 27 mm) - 10uF / 50(63)V электролит - 1 шт. - 10uF / 25V электролит - 1 шт. - 100n / 63V - 4 шт. - 100uF / 63V электролит - 8 шт. - 1000uF / 63V электролит - 2 шт. - 100pF (330pF) - 1 шт. - 47pF керамика - 2 шт. - 470pF керамика - 1 шт. - 100n / 250V - 1 шт. - 100n / 100V - 2 шт. Остальное: - Предохранительная колодка под монтаж на плату - 2 шт. - Предохранитель 5А - 2 шт. - Клемма 5 mm под монтаж на плату - 4 шт. - Разъем 2 Pin 2,54 mm (вход) - 1 шт. Удачного повторения. Размер архива - 1,5 Mb.
