12-11-2020, 20:25

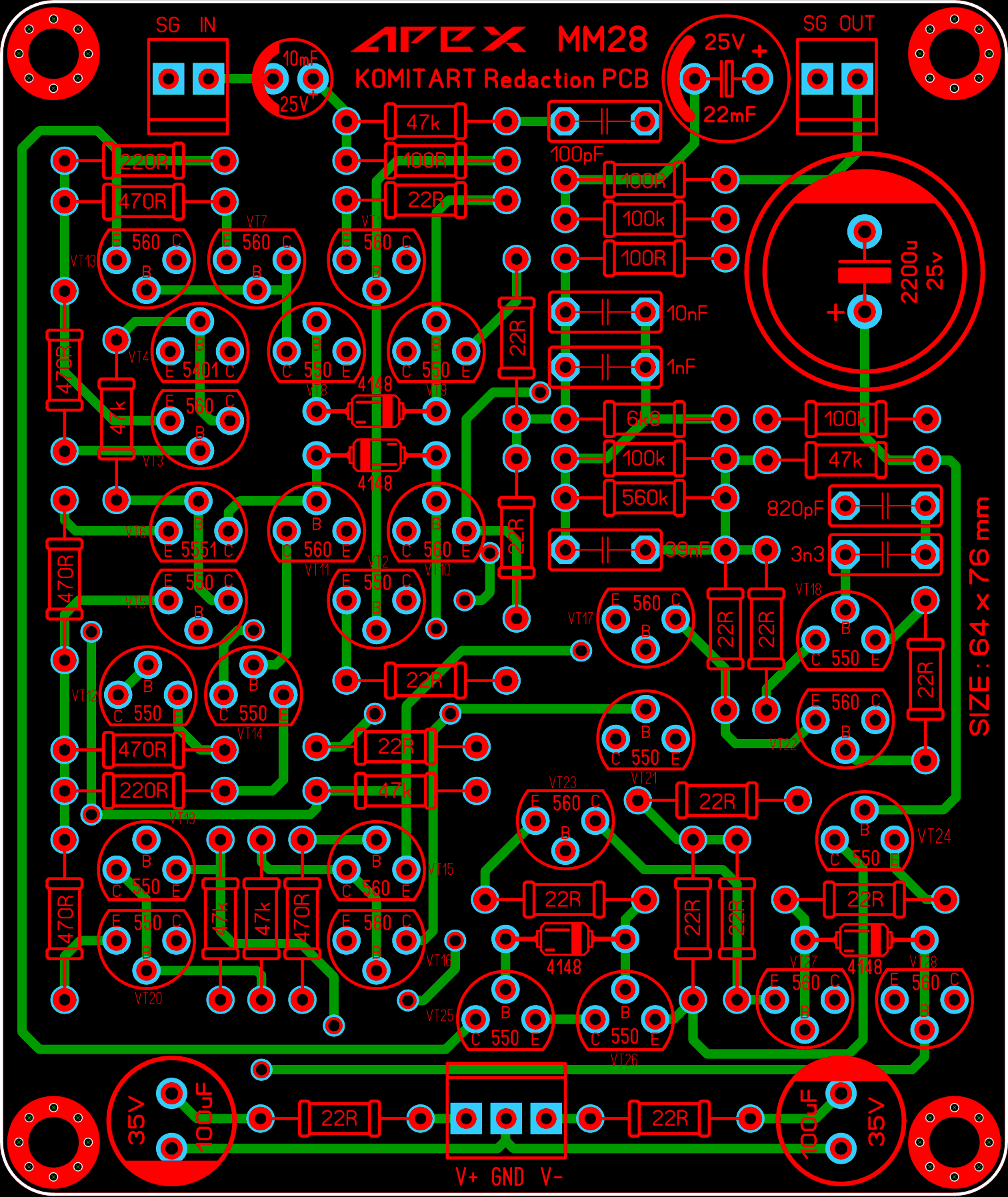

APEX MM28 Phono MM RIAA Preamplifier.  Приветствую, друзья. Я уже как то писал статью про Phono MM RIAA преамп от APEX, это была версия MM22, ссылка на эту статью ниже: Уже давно на форуме Diyaudio появилась обновленная версия фонокорректора, это APEX MM28 - предусилитель CFA phono MM RIAA., по сравнению с предшественником в MM28 после выходного конденсатора добавлена схема для лучшей симметрии (DC offset). На выходе мы имеем сигнал порядка 300mV. Внесем немного ясности, APEX MM28 это фонокорректор для проигрывателей винила, в которых установлены головки с подвижным магнитом (MM), они наиболее распространены по сравнению с головками с подвижной катушкой (MC). MC головки конечно редкость в наше время, но они все же встречаются, в этом случае перед APEX MM28 следует поставить ещё один небольшой корректор типа APEX MC4 или какой-нибудь подобный. Структурная схема подключения блоков показана на рисунке ниже:  Принципиальная схема APEX MM28:  Печатную плату в формате LAY6 я делал по двухстороннему варианту, он более компактен и не содержит перемычек проводом, понравилась компановка элементов, размер 64 x 76 mm, автор разводки мне неизвестен. Внешний вид лейки показан на следующем изображении:   Нумерацию элементов в принципиальной схеме я проставил свою, согласно неё и составлю список деталей для повторения проекта. Список элементов APEX MM28 RIAA: - VT1, VT3, VT7, VT10, VT11, VT13, VT15, VT16, VT17, VT22, VT23, VT27, VT28 - BC560 - 13 шт. - VT2, VT5, VT8, VT9, VT12, VT14, VT18, VT19, VT20, VT21, VT24, VT25, VT26 - BC550 - 13 шт. - VT4 - 2N5401 - 1 шт. - VT6 - 2N5551 - 1 шт. - R1, R3, R16, R26, R27, R30 - 47k - 6 шт. - R2, R12, R35 - 100R - 3 шт. - R4, R7, R8, R11, R20, R23 - 470R - 6 шт. - R5, R6, R9, R10, R21, R22, R24, R25, R28, R29, R31, R32, R33, R36, R37 - 22R - 15 шт. - R13, R14 - 220R - 2 шт. - R15, R18, R34 - 100k - 3 шт. - R17 - 6k8 - 1 шт. - R19 - 560k - 1 шт. - C1 - 10uF / 25V электролит - 1 шт. - C2 - 100pF - 1 шт. - C2 - 820pF - 1 шт. - C4 - 3n3 - 1 шт. - C5 - 10nF - 1 шт. - C6 - 1nF - 1 шт. - C7 - 39nF - 1 шт. - C8 - 2200uF / 16V электролит - 1 шт. - C9, C10 - 100uF / 35V электролит - 2 шт. - C11 - 22uF / 25V электролит - 1 шт. - Клеммник 3 Pin 2,54 mm (питание) - 1 шт. - Клеммник 2 Pin 2,54 mm (IN, OUT) - 2 шт. Удачного повторения. Размер архива - 1,2 Mb.
