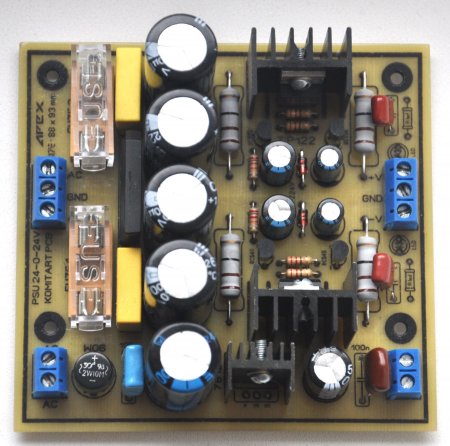

APEX PSU 24-0-24V DC for Headphone Amplifier.  Если мне не изменяет память, эта схема блока питания усилителя для наушников у нас уже была представлена в одной из статей, но я решил обновить материал и сделать свою разводку печатной платы, а так же доработку уже готовой версии платы, взятой за основу на форуме Diyaudio, поэтому при необходимости вы сможете найти оба варианта в одном архиве. Принципиальная схема двухполярного блока питания APEX PSU 24-0-24V DC for Headphone AMP:  Сначала приведу внешний вид печатной платы БП в формате LAY6, которая переделывалась по готовому исходнику. Изменив разводку двух дорожек удалось избавиться от одной перемычки около входного разъема. В качестве радиатора для транзисторов TIP122/TIP127 использован отрезок алюминиевого уголка 40 x 40 mm длиной 58 mm. Плата односторонняя, её размер 60 x 95 mm:    Далее привожу внешний вид печатной платы LAY6 формата своей разработки. Как вы можете видеть, на плате кроме схемы двухполярного блока питания 24-0-24V DC от APEX есть ещё один однополярный с выходным напряжением 12V DC или 24V DC, реализованный на интегральном стабилизаторе 7812 или 7824 соответственно, схема включения стандартная, поэтому приводить её не буду. Применение данной платы дает возможность запитать как сам усилитель для наушников, так и схему защиты. Вид платы LAY6 формата такой:   Собранная плата имеет следующий вид:   Список элементов схемы блока питания: - 7812 или 7824 - 1 шт. - транзистор TIP122 - 1 шт. - транзистор TIP127 - 1 шт. - транзистор BC556 - 2 шт. - транзистор BC546 - 2 шт. - диодный мост RBV-406 (D3SB) или подобный - 1 шт. - диодный мост 2W10M - 1 шт. - стабилитроны на 24V - 2 шт. - светодиоды 5 mm - 2 шт. - конденсатор 100n (0,1 uF) - 6 шт. - электролитический конденсатор 1000uF/35V (63V) - 1 шт. - электролитический конденсатор 470uF/16V (35V) - 1 шт. - электролитический конденсатор 2200uF/50V - 4 шт. - электролитический конденсатор 100uF/35V - 4 шт. - резистор 10R/3W - 4 шт. - резистор 220R/0,25W - 4 шт. - резистор 22k/0,25W - 2 шт. - Rled - 2 шт. (расчитайте под то напряжение, которое планируете иметь на выходе блока питания) - Разъем 3 Pin расстояние между выводами 5 mm - 2 шт. - Разъем 2 Pin расстояние между выводами 5 mm - 2 шт. - Предохранитель, предохранительная колодка - 2 шт. - Радиаторы - 3 шт. Удачного повторения.
