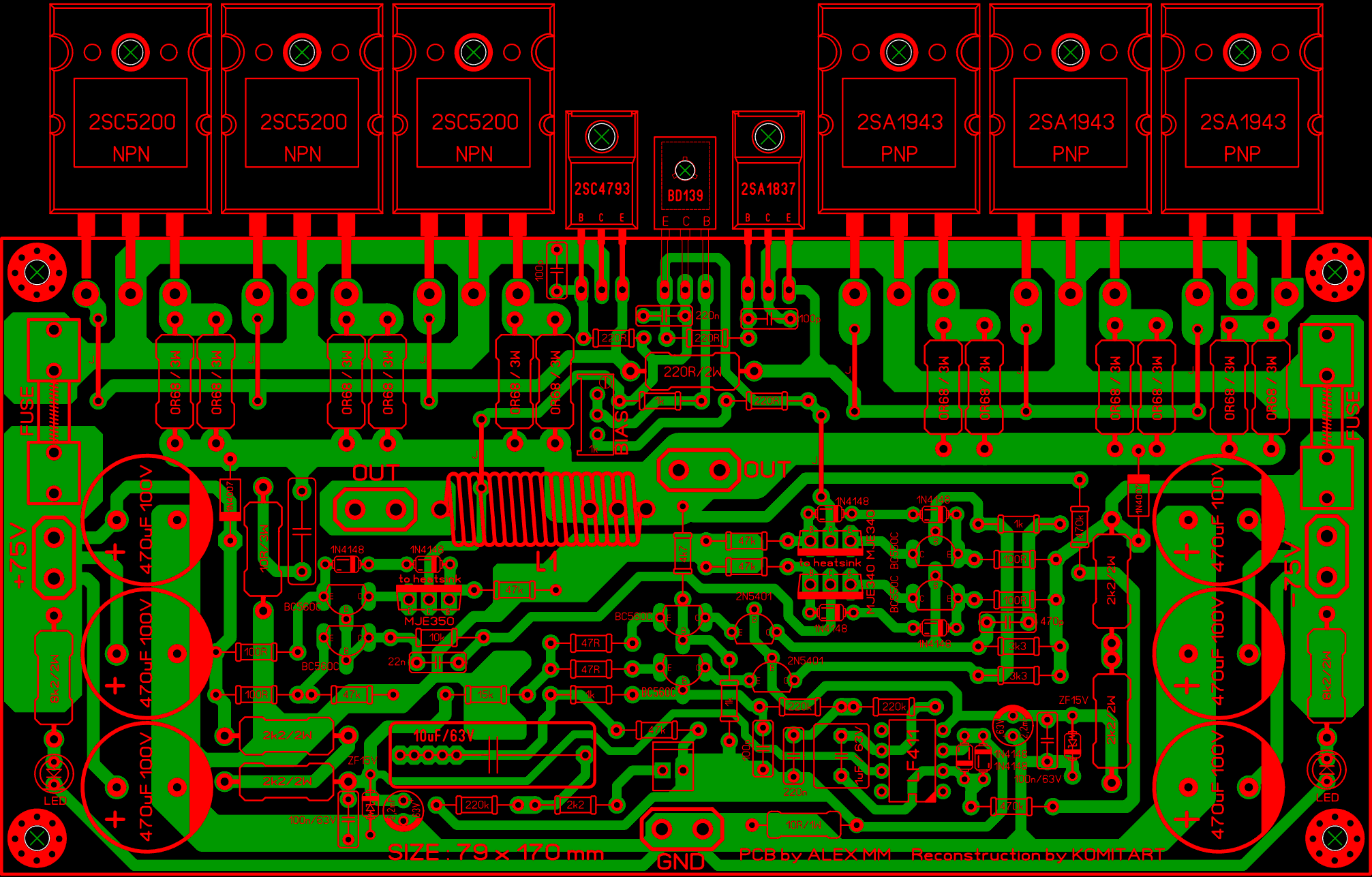

APEX SR200 AMPLIFIER v.2.3.  Приветствую, друзья. Сегодня я предлагаю вашему вниманию материал для повторения усилителя APEX SR200, принципиальная схема такая же как и была раньше, ничего не изменилось, но плата разведена немного по другому, поэтому её ширина теперь составляет 170 mm. Напомню схему APEX SR200:  Немного данных с форума Diyaudio: Мощность SR200 Amplifier составляет 200W на нагрузку 8R, напряжение блока питания на шинах SR200 составляет +/- 75V. Катушка намотана на оправку диаметром 10 mm, имеет 12 витков, мотается проводом 1,2 мм. Отзыв одного из пользователей форума Diyaudio: я предпочитаю звучание баса в топологии этого усилителя. От автора Mile Slavkovic: Вы можете использовать блок питания «APEX Protect + clip» с конденсаторами 10000 мкФ/80В, но нужно заменить мощный резистор 1к2/5 Вт на номинал 1к5/5 Вт. Этот проект блока питания рассмотрен в статье: Ранее у нас уже была написана статья по усилителю APEX SR200 с применением выходных транзисторов SANKEN. Ссылка на статью ниже: Так же можете посмотреть ещё одну статью по следующей ссылке: Список элементов схемы усилителя APEX SR200 я взял из предыдущих наших статей, переписывать заново я не буду, но вы найдете его в архиве в файле «Инфо_Список элементов». Ну и напоследок приведу вид печатной платы версии 2.3 усилителя APEX SR200, автор разводки ALEX MM (форум Diyaudio):   Размер архива 1,9 Mb. Удачного повторения.
