8-09-2019, 12:30

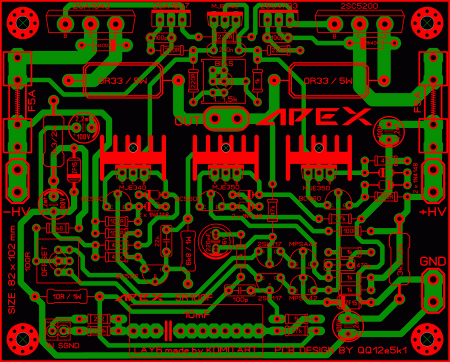

APEX SR100F AMPLIFIER.  Всем привет. В очередной раз просматривая ветки форума Diyaudio, нашел материал для сборки ещё одного 100 Ваттного усилителя, это APEX SR100F. Не путайте с APEX SR100 amplifier, в схеме которого применена микросхема LF411, в "F" версии на входе стоят полевые транзисторы 2SK117. Сразу скажу, информации на форуме по этой версии усилителя мало, но, тем не менее, схема опробована в железе с хорошим результатом. Принципиальная схема на форуме появилась в 2014 году, автор поста QQ12e5k1, по совету APEX (Mile Slavkovic) в схему вместо резисторов R9 и R10 (47R) был установлен подстроечный резистор номиналом 100R для регулировки величины постоянного напряжения на выходе усилителя (DC OFFSET). Финальная принципиальная схема приведена ниже:  Изначально печатной платы на форуме не было, поэтому мне пришлось написать просьбу её "расшарить". QQ12e5k1 (это ник радиолюбителя на форуме) любезно предоставил файл платы в формате PDF. С появлением исходника я решил воссоздать печатную плату в программе Sprint Layout, получилось следующее:   В 2014 году QQ12e5k1 выкладывал на форуме фотографии платы усилителя APEX SR100F, их вы найдете в архиве, комментарий к фото гласит следующее - "фотография моего SR100F, поёт очень хорошо, релаксирую .... Смещение (DC OFFSET) может быть установлено равным нулю с помощью тримпота 100R, тестирование выполнялось при токе покоя 25 мА, поскольку радиатор для выходных транзисторов слишком мал. На входе использую 2SK117.В цепях VAS транзисторы не MJE340 / 350, вместо них установлены KSE, потому что здесь трудно найти подлинные MJE340 / 350." На данный момент это вся инфорация по APEX SR100F, которая у меня имеется, поэтому если возникли какие вопросы - пожалуйста задавайте их на форуме разработчику схемы (APEX) и автору проекта печатной платы QQ12e5k1. Ну а я в заключение приведу ещё список элементов для повторения усилителя. Список элементов APEX SR100F для одного канала: Транзисторы: - Q1, Q2 - 2SK117 - 2 шт. - Q3, Q4 - MPSA42 - 2 шт. - Q5, Q6 - BC560 - 2 шт. - Q7, Q8 - MJE350 (KSE350) - 2 шт. - Q9 - MJE340 (KSE340) - 1 шт. - Q10, Q11 - BC550 - 2 шт. - Q12 - BD139 (MJE340) - 1 шт. - Q13 - 2SC4793 - 1 шт. - Q14 - 2SA1837 - 1 шт. - Q16 - 2SC5200 - 1 шт. - Q17 - 2SA1943 - 1 шт. Диоды, стабилитроны: - D1, D2 - ZF15V (стабилитроны 15 Вольт) - 2 шт. - D3, D4, D5, D6, D7, D8 - 1N4148 - 6 шт. - D9, D10 - 1N4007 - 2 шт. Резисторы: - R1 - 2k2 - 1 шт. - R2 - 220k - 1 шт. - R3, R15, R19, R20, R21, R23 - 47k - 6 шт. - R4, R7, R8, R14, R16, R26 - 1k - 6 шт. - R5, R6, R12, R13 - 2k2 / 1W - 4 шт. (на плате установлены два резистора 3k3 / 2W) - R9, R10 - 47R - вместо них установлен подстроечный резистор DC OFFSET номиналом 100R - 1 шт. - R11 - 5k6 - 1 шт. - R17, R18, R24, R25 - 100R - 4 шт. - R22 - 6k8 / 1W - 1 шт. - R27, R28, R29, R30 - 220R - 4 шт. - R31, R32 - 0R33 / 5W - 2 шт. - R36 - 10R / 1W - 1 шт. - P1 - подстроечный резистор DC OFFSET - 100R - 1 шт. - P2 - подстроечный резистор BIAS - 1...1,5k - 1 шт. Конденсаторы: - C1 - 10mF / 63V плёнка - 1 шт. - C2, C9, C10 - 100p керамика - 3 in/ - C3, C4, C11, C12 - 2,2mF/100V электролит - 4 шт. - C5 - 220mF/35V электролит - 1 шт. - C6 - 470p - 1 шт. - C7 - 22n/100V - 1 шт. - C8 - 220n - 1 шт. Удачного усилителестроения. Размер архива с материалами по APEX SR100F - 1,4 Mb. Да, и большая просьба, не забывайте писать комментарии, ваши отзывы являются полезной информацией для многих радиолюбителей при выборе схем для повторения.
 Просмотрело: 7075
Комментариев: 0
