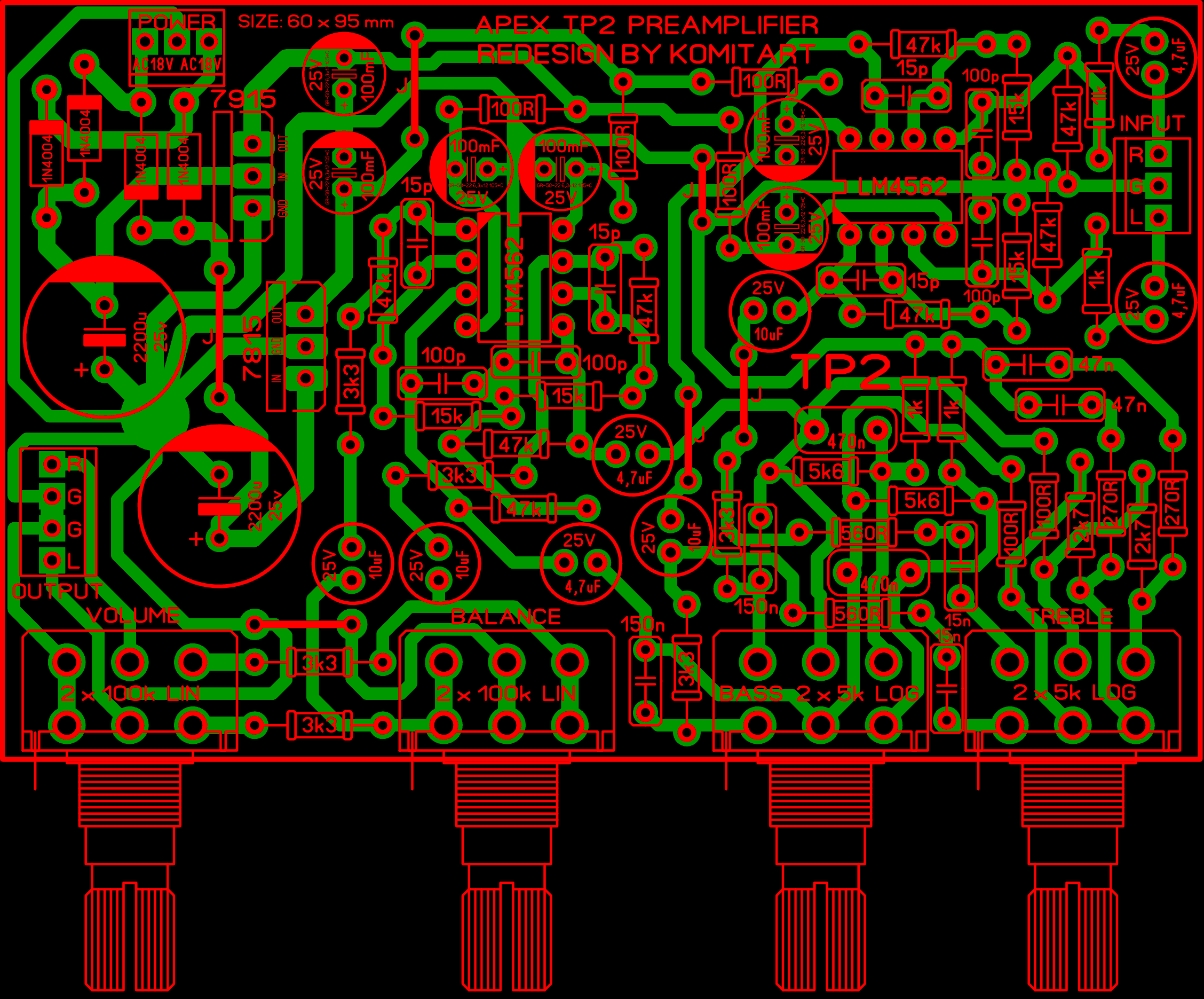

Предварительный усилитель APEX TP2.  Материал взят на форуме Diyaudio. TP2 - это предварительный усилитель с регуляторами громкости, баланса, высоких и низких частот. В TP2 используется пассивный регулятор тембра. Напомню, APEX TB2 и APEX TB3 - это только регуляторы тембра, которые можно использовать совместно с предварительным усилителем, например, APEX TB1 с возможностью включения тонкомпенсации, или с другим преампом. Принципиальная схема предварительного усилителя APEX TP2 (без стабилизированного источника питания):  На плате TP2 предполагается, что потенциометр объема должен быть установлен на верхней стороне пластины, а остальные потенциометры - на нижней. При таком креплении потенциометр громкости находится на 26 мм выше остальных, и на него можно установить большую 32-миллиметровую ручку, а на других потенциалах - ручки 16 мм или меньшего размера, так что все на передней панели выглядит намного лучше без лишних проводов и смещения потенциометра громкости. Вид лицевой панели приведен ниже:  Печатную плату рисовал с применением исходных изображений, разводка платы авторская. Обращаю внимание, на плате собран двухполярный блок питания на 7815/7915 по типовой схеме. Плата изготовлена на одностороннем стеклотекстолите, размер 60 х 95 mm. Вид платы преампа в формате LAY6 показан на следующих двух картинках:   Список элементов схемы APEX TP2 (вместе с элементами блока питания): Микросхемы: - IC1, IC2 - LM4562 - 2 шт. - Интегральный стабилизатор 7815 - 1 шт. - Интегральный стабилизатор 7915 - 1 шт. Диоды: - 1N4004 или 1N4007 - 4 шт. Резисторы 0,25W: - 1k - 4 шт. - 47k - 8 шт. - 15k - 4 шт. - 3k3 - 6 шт. - 5k6 - 2 шт. - 100R - 2 шт. - 2k7 - 2 шт. - 560R - 2 шт. - 270R - 2 шт. Переменные резисторы: - VOLUME, BALANCE - 2x100k с линейной характеристикой - 2 шт. - BASS, TREBLE - 2x5k с логарифмической характеристикой - 2 шт. Конденсаторы: - 2200mF/25V электролит - 2 шт. - 100mF/25V электролит - 2 шт. - 10mF/25V электролит - 4 шт. - 4,7mF/25V электролит - 4 шт. - 470n/63V - 2 шт. - 150n/63V - 2 шт. - 47n/63V - 2 шт. - 15n/63V - 2 шт. - 15p керамика - 4 шт. - 100p керамика - 4 шт.
