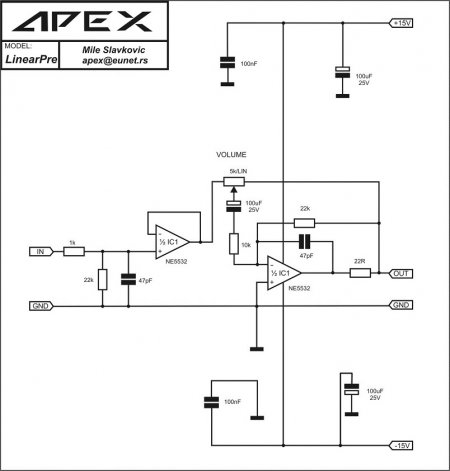

Данный предварительный усилитель пользуется спросом у пользователей форума Diyaudio, где и появилась новая версия печатной платы этого преампа. Много в этой статье писать не буду, так же как и приводить список элементов, эти данные вы найдете в статье, ссылка на которую представлена ниже: Напомню принципиальную схему APEX A2 Preamp: Печатная плата предварительного усилителя APEX A2: все разъемы (входы, выходы, питание) расположены с одной стороны в ряд. Блок питания используется двухполярный с напряжением +/-15V DC. Ёмкости по питанию номиналом 100n в SMD исполнении, припаиваются со стороны проводников на предусмотренные площадки рядом с ножками электролитов 100mF. Размер платы 70 х 39 mm, фольгированный стеклотекстолит для платы - односторонний. Вид платы предусилителя APEX A2 в формате LAY6: Варианты блоков питания +/-15V DC представлены в статьях: Предварительный усилитель APEX TB3. APEX Active Servo PSU 2x15V. Двухполярный блок питания 2х18V (2x15V) от APEX. Блок питания APEX A class PSU. Размер архива APEX A2 Linear Preamp - 0,44 Mb.
