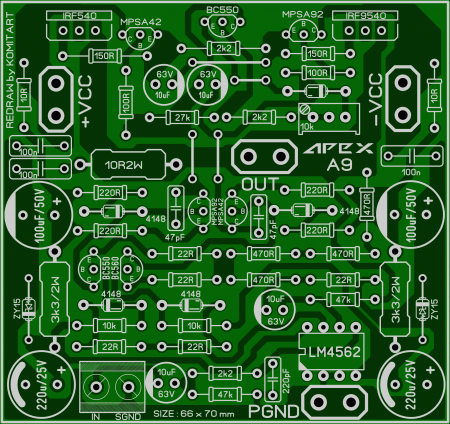

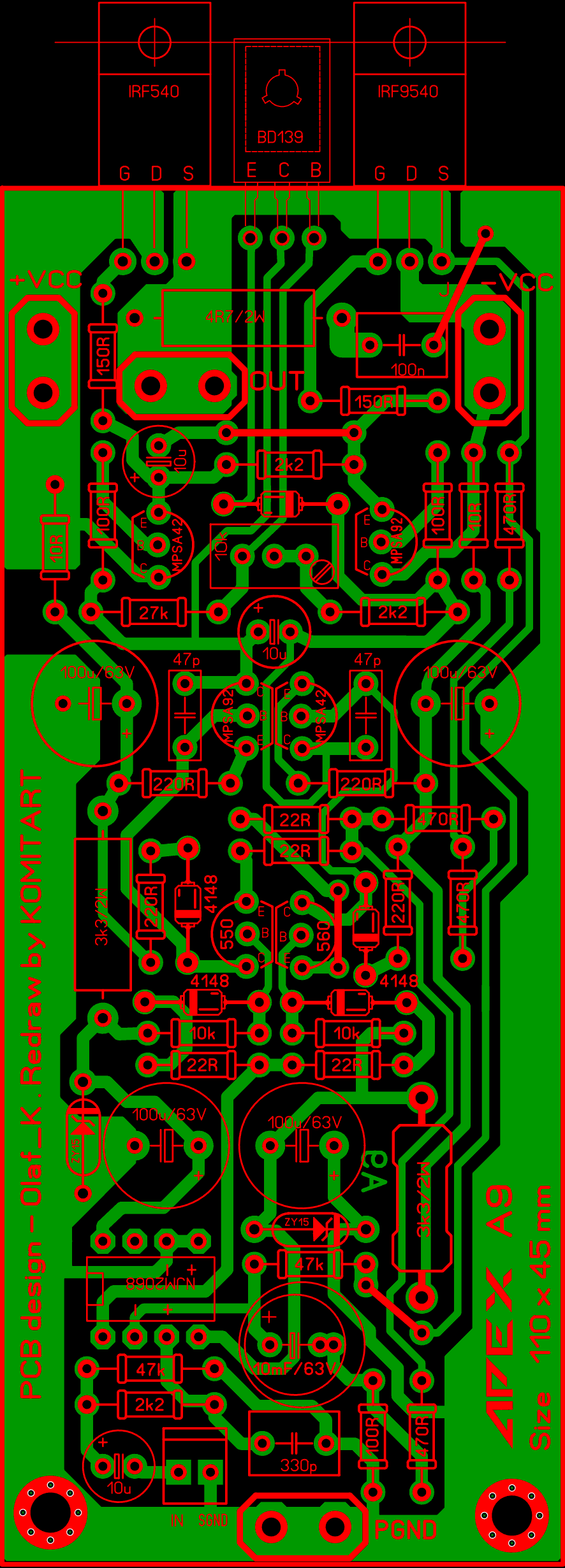

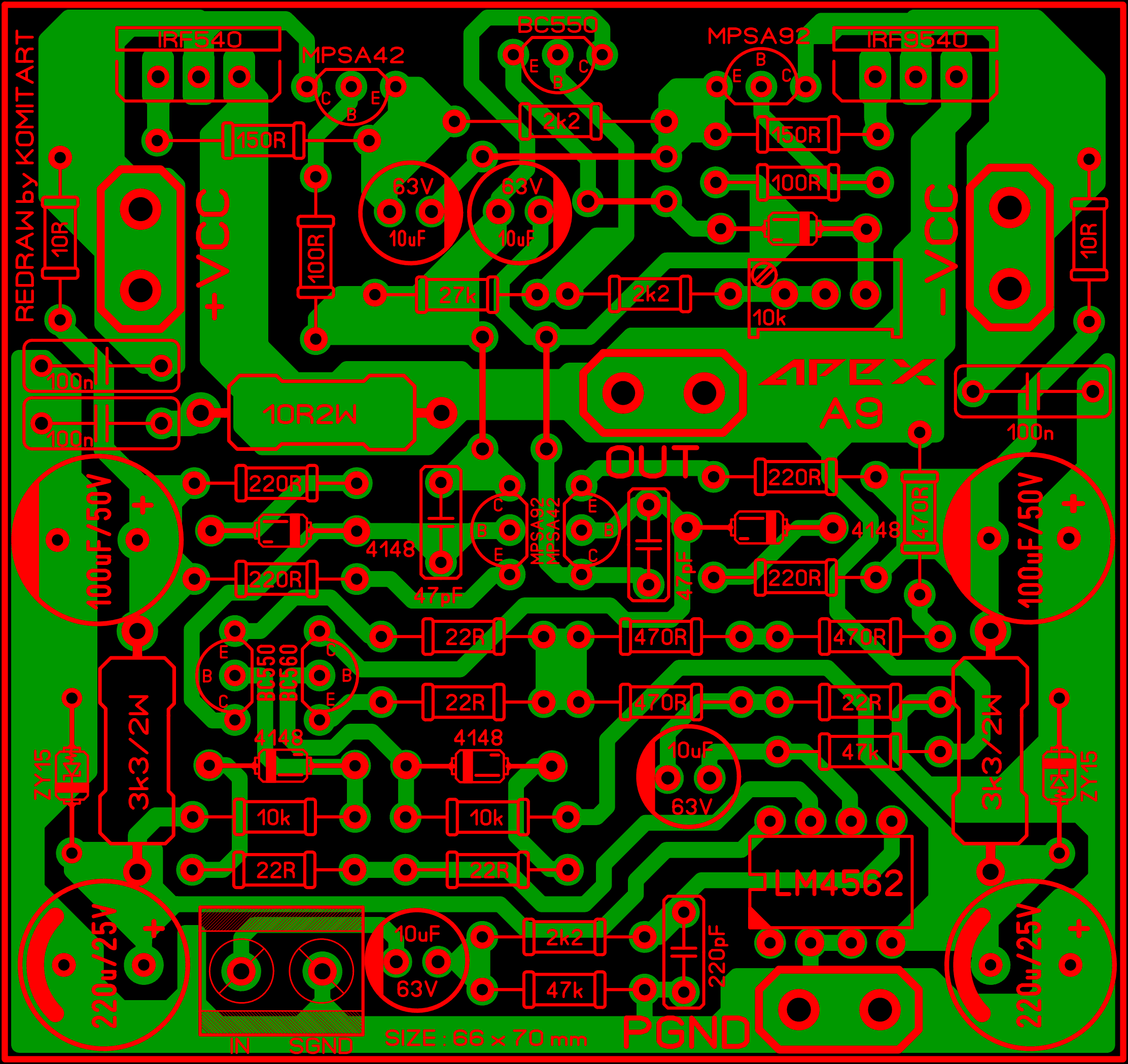

APEX A9 Amplifier.  Максимальное напряжение питания для APEX A9 +/-40V, номинальное +/-35V, и на мой взгляд до сорока поднималь не стоит. Принципиальная схема усилителя:  На схеме красные значения для быстрого сервоуправления постоянным током, высоким смещением и низким коэффициентом усиления. Данные с форума - 22R для высокого коэффициента усиления, 100R для более низкого коэффициента усиления. вы можете выбрать наиболее подходящий для вас вариант. 56R для моей настройки, потому что предусилитель имеет очень низкий коэффициент усиления. Тут имеется ввиду постоянный резистор 22R, идущий от связки резистора 470R и минуса конденсатора 10mF/63V на SGND (левый нижний угол принципиальной схемы). На печатной плате, которую я приведу в данной статье номинал этого резистора 100R. Он поет! Я закончил заполнять A9. Какой милый маленький усилитель. Я бы никогда не поверил, что этот замечательный звук может появиться на этих маленьких МОП-транзисторах. Действительно, действительно приятное звучание. Приведу еще один дословный перевод пользователя OlafK с форума: olafk - Вот первое впечатление от A9. Он поет Он работает с + -36 В постоянного тока. Ток покоя составляет 15 мА. С помощью этой настройки его можно установить с помощью триммера от 12 до 15 мА. Коэффициент усиления высокий. Звук теплый и имеет хрустящий, пронзительный бас. Высоты кристально чисты и без каких-либо фоновых шумов. Со старыми динамиками в качестве испытательного оборудования очень впечатляет! Макет можно изменить. Полевые транзисторы могут иметь большее расстояние. Было сложно установить его ... Я установил все изменения со времени последней схемы по Mile. Отлично! Звук просто великолепный. Пожалуйста, не спрашивайте, как это объяснить. Смещение (DC Offset) равно нулю. Синусоида выглядит великолепно. A9 - один из лучших в списке избранных. Отзыв пользователя Dimakos: dimakos - очень хороший усилитель, глубокий бас, мягкие средние и шелковые высокие .. Данный усилитель повторил еще один пользователь форума. Он использовал напряжение питания +/-35V, и поставил стабилитроны на 22V вместо 15V, заменив при этом микросхему на LME49860 и резисторы 10k на 15k в цепях баз транзисторов BC550/BC560. Также изменено 47pf на 68pF. Mile Slavkovic - в усилителе APEX A9 могут быть применены такие микросхемы, как OPA2604, OPA2134, LM4562, NJM2068... Просматривая форум, нашел две платы, по которым народ собирает A9, в общем, решил я сделать лейки на оба варианта. Первый вариант более узкий но длинный, выглядит так:   Второй вариант имеет более стандартную конфигурацию:   Список элементов для схемы усилителя APEX A9 (составлен согласно второй платы): Микросхемы: - LM4562 (OPA2604, OPA2134, NJM2068) - 1 шт. Диоды, стабилитроны: - 1N4148 - 5 шт. - ZY15 - стабилитрон на 15V - 2 шт. Резисторы: - 820k - 2 шт. - 2k2 - 1 шт. - 22R - 5 шт. - 10k - 2 шт. - 470R - 4 шт. - 3k3/2W - 2 шт. (на схеме 2k2/2W) - 220R - 4 шт. - 27k - 1 шт. - 2k2 - 1 шт. (на схеме 3k9) - 10R - 2 шт. - 100R - 2 шт. - 150R - 2 шт. - 10R/2W - 1 шт. - Подстроечный многооборотный резистор 10k - 1 шт. Конденсаторы: - 10mF/63V - 4 шт. - 220pF - 1 шт. (на схеме 330pF) - 100mF/50V - 2 шт. - 220mF/25V - 2 шт. - 47pF - 2 шт. - 100nF/250V - 3 шт. Размер архива с материалами по усилителю APEX A9 - 5,2 Mb.
