2-09-2018, 19:48

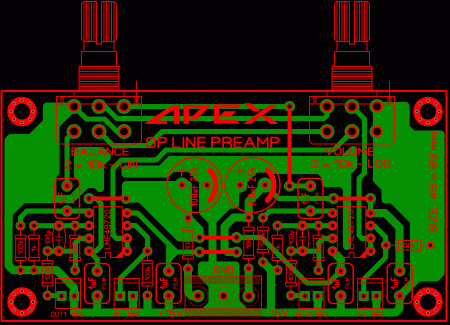

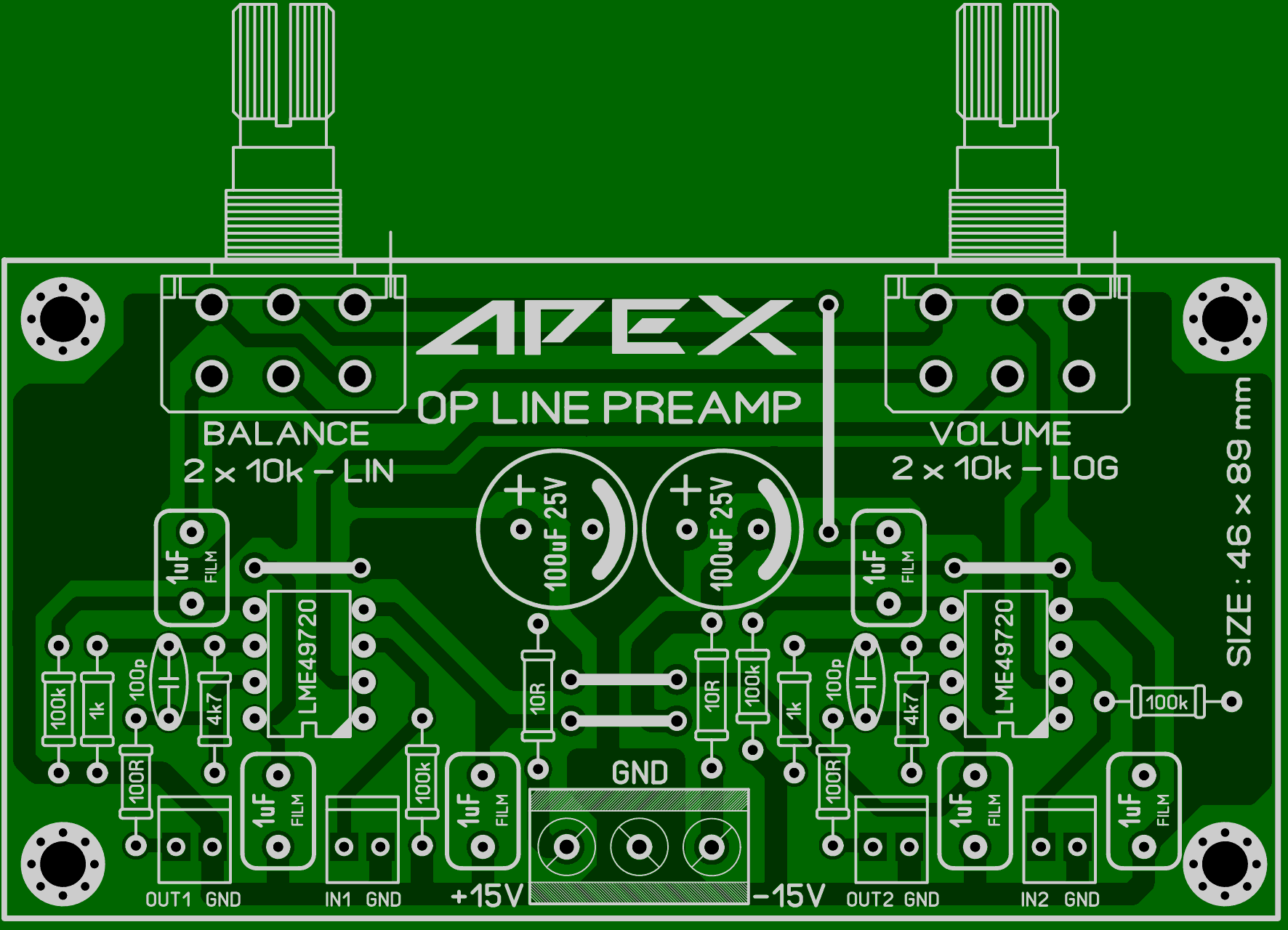

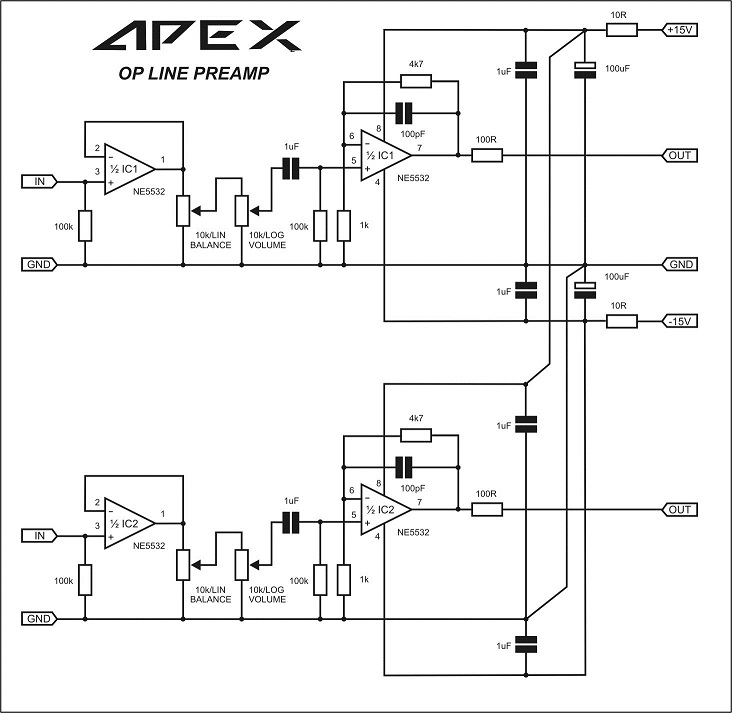

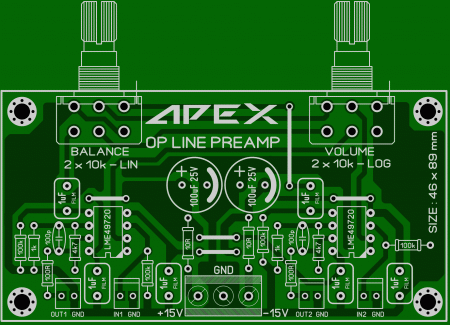

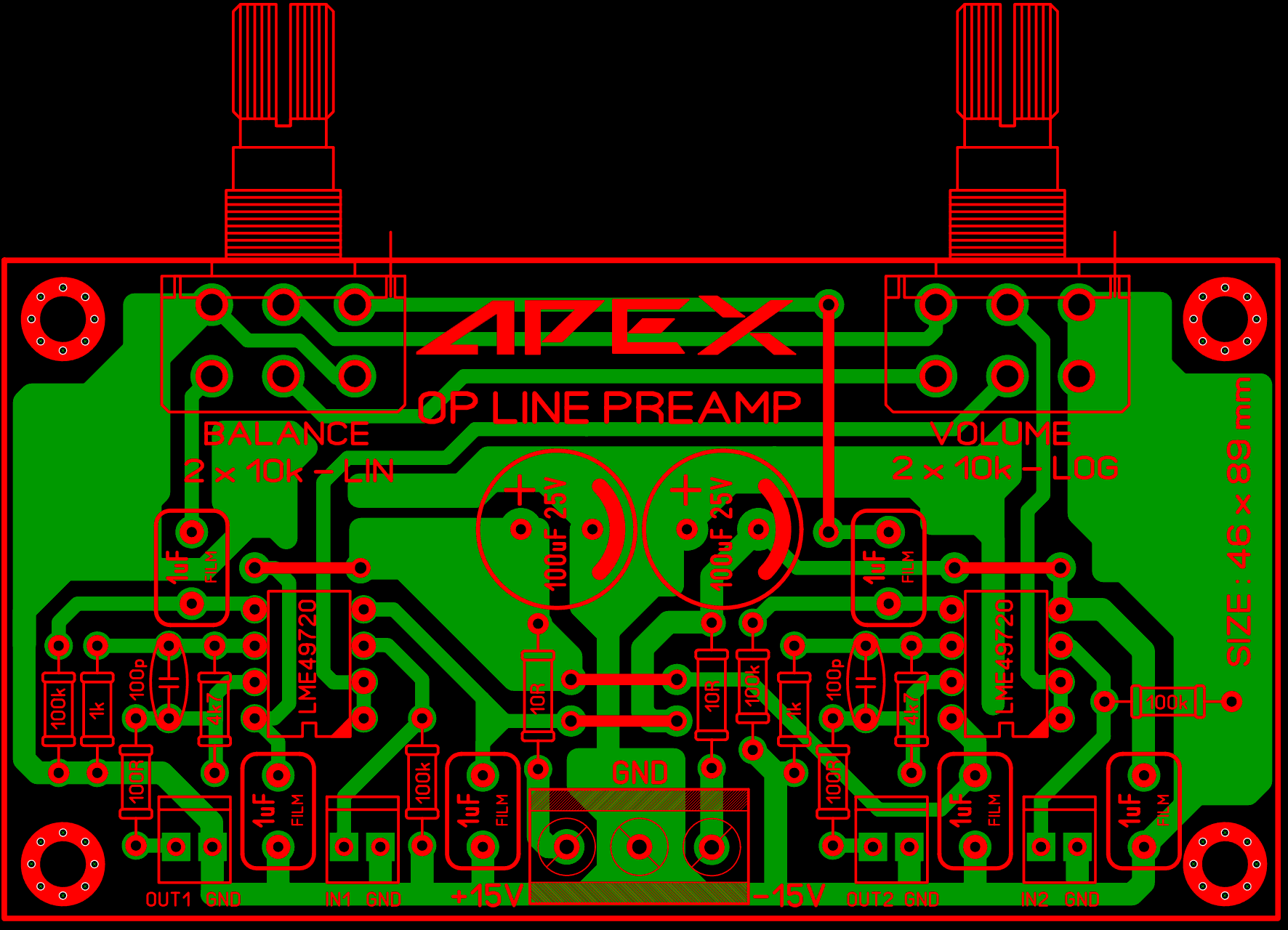

APEX OP line preamplifier.  Сегодня делюсь с вами материалом еще по одному предварительному усилителю, это APEX OP LINE PREAMP. Принципиальная схема ниже:  Лейка платы APEX OP LINE PREAMPLIFIER:   Список элементов схемы APEX OP LINE PREAMPLIFIER: Микросхемы: - IC1, IC2 - NE5532 - 2 шт. Резисторы: - 100k - 4 шт. - 1k - 2 шт. - 4k7 - 2 шт. - 100R - 2 шт. - 10R - 2 шт. Переменные резисторы: - BALANCE - сдвоенный B10k (линейный) - 1 шт. - VOLUME - сдвоенный A10k (логарифмический) - 1 шт. Конденсаторы: - 1mF/63V NP - 6 шт. - 100pF - 2 шт. - 100mF/25V - 2 шт. Размер архива с материалами по APEX OP LINE PREAMPLIFIER - 0,35 Mb.
