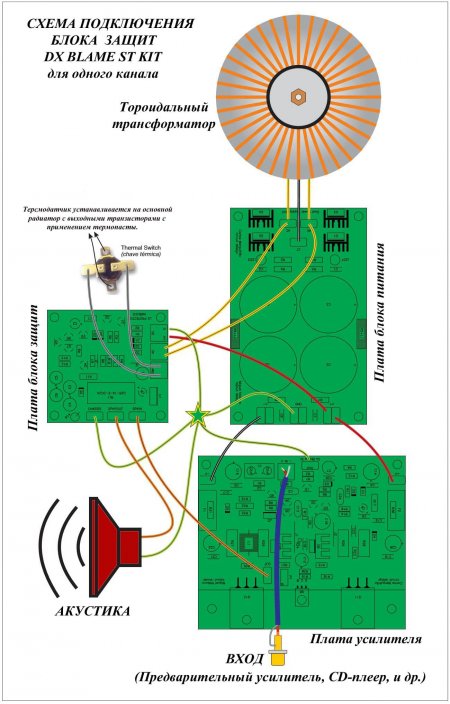

Защита акустики для усилителей DX BLAME.  В данной статье мы рассматриваем схему блока защит для акустических систем от автора усилителей DX BLAME. Устройство осуществляет задержку подключения нагрузки к выходу усилителя мощности в момент включения питания, отключает акустику при появлении на выходе усилителя постоянного напряжения, и в случае перегрева радиатора с выходными транзисторами по срабатыванию термодатчика. Принципиальная схема блока приведена на рисунке ниже:  Печатная плата блока защит в формате LAY6:   Фольгированный стеклотекстолит односторонний. Размер печатной платы 75 х 70 мм. Список элементов схемы DX BLAME DC Protext: Микросхемы: • LM7824 – стабилизатор напряжения – 1 шт. Транзисторы: • Q1, Q2, Q3, Q5, Q7 – BC546 – 5 шт. • Q4, Q6 – BC556 – 2 шт. Диоды: • D1, D2, D3, D5 – 1N4004 – 4 шт. • D4 – 1N4148 – 1 шт. • ZD1 – Стабилитрон на 12V – 1 шт. Резисторы: • R1 – 10k/1W – 1 шт. • R2 – 10k/0,25W – 1 шт. • R3, R5 – 100R/0,25W – 2 шт. • R4, R6 – 100k/0,25W – 2 шт. • R7, R10 – 33k/0,25W – 2 шт. • R8 – 10R/0,25W – 1 шт. • R9 – 2k7/0,25W – 1 шт. • R11 – 22k/2W – 1 шт. • R12, R13 – 22k/0,25W – 2 шт. Конденсаторы: • C1 – 470nF – 1 шт. • C2 – 47mF/35V электролит – 1 шт. • C3, C4, C5, C6 – 100mF/35V электролит – 1 шт. • C7 – 100mF/63V электролит – 1 шт. • C8 – 10mF/35V электролит – 1 шт. Остальное: • RL1 – Реле G2R-1E- 24V (катушка на 24 Вольта) – 1 шт. (типа Omron или Finder) • Разъемы 2Pin 5mm – 3 шт. • Штыревой контакт 5mm для подключения проводов – 3 шт. Внешние соединения с платой защиты показаны на следующей картинке:  Размер файла-архива с материалами по DX BLAME DC Protext – 0,8 Mb. Ссылки на усилители DX BLAME: Транзисторный усилитель DX Blame MKII. Транзисторный усилитель DX Blame ST.
