12-05-2022, 07:22
Раздел: Acoustic DC protection




Защита акустики на пяти транзисторах.

Protection of acoustics on five transistors KOMITART ProjectProtection of acoustics on five transistors KOMITART Project


Приветствую, друзья. Уже больше года у меня лежит проект защиты акустики на пяти транзисторах, всё не доходили руки доделать статью для публикации на сайте. Сегодня это дело поправлю. Это не новая схема, она уже давно гуляет по сети и есть на разных сайтах, но не на всех этих сайтах вы найдете адекватную лейку печатной платы. В общем много писать по этому проекту нечего, принципиальная схема приведена ниже:

Защита акустики на пяти транзисторах схемаЗащита акустики на пяти транзисторах схема

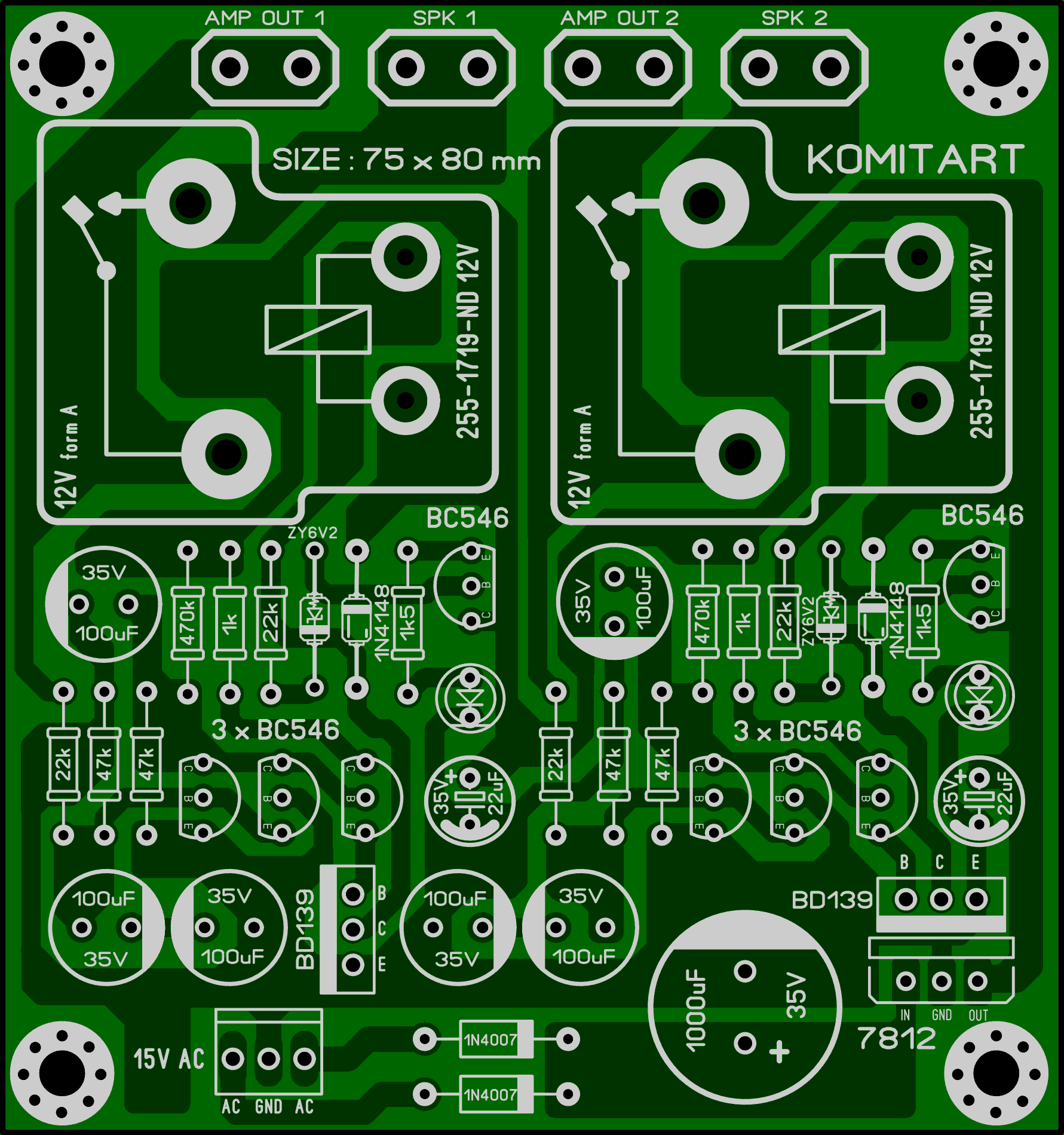

Собственно, защита собрана на первых четырех транзисторах, VT4 (BD139) управляет реле, а пятый транзистор реализует индикацию срабатывания защиты. Плата имеет два абсолютно идентичных канала для защиты акустики стереофонического усилителя, и один узел питания этой схемы построенный на интегральном стабилизаторе LM7812. Плата односторонняя, размер 70 х 85 мм. Лейка платы выглядит следующим образом:

Protection of acoustics on five transistors LAY6 FOTOProtection of acoustics on five transistors LAY6 FOTO


Список элементов для этого проекта защиты акустики:

- LM7812 (интегральный стабилизатор на 12V DC) - 1 шт.
- BC546 (маломощный биполярный транзистор с n-p-n структурой) - 8 шт.
- BD139 (NPN транзистор средней мощности) - 2 шт.
- 1N4007 (Диод выпрямительный 1А) - 2 шт.
- 1N4148 (диод 150mA) - 2 шт.
- Светодиод 5mm красный - 2 шт.
- Zener Diode ZY6V2 (стабилитрон на напряжение стабилизации 6,2 Вольта) - 2 шт.
- Реле типа Panasonic JTN1AS-PA-F-DC12V или подобное на 12 Вольт - 2 шт.
- Резистор 470k/0,25W - 2 шт.
- Резистор 1k/0,25W - 2 шт.
- Резистор 1k5/0,25W - 2 шт.
- Резистор 22k/0,25W - 4 шт.
- Резистор 47k/0,25W - 4 шт.
- Конденсатор электролитический 100uF/35V - 6 шт.
- Конденсатор электролитический 22uF/35V - 2 шт.
- Конденсатор электролитический 1000uF/35V - 1 шт.
- Разъем 3 Pin 2,54 mm (питание) - 1 шт.

Удачного повторения. Размер архива - 0,4 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 3345 Комментариев: 2 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




12 мая 2022 14:25
Комментариев: 0
Публикаций: 0

Black-мур

(12 мая 2022 14:25)
Группа: ГостиРегистрация: --ICQ:
Схему можно упростить.
Вместо VT3,VT4 использовать дарлингтоны типа советских КТ972, КТ829. или их зарубежные "братья" TIP120(121,122)




12 мая 2022 18:39
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(12 мая 2022 18:39)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Влад. Да, согласен, можно сократить схему на 1 транзистор, просто я не стал вносить свои изменения в проект, выложил как было в оригинале, может кого в таком виде устроит. Но всё-равно спасибо за комментарий.
