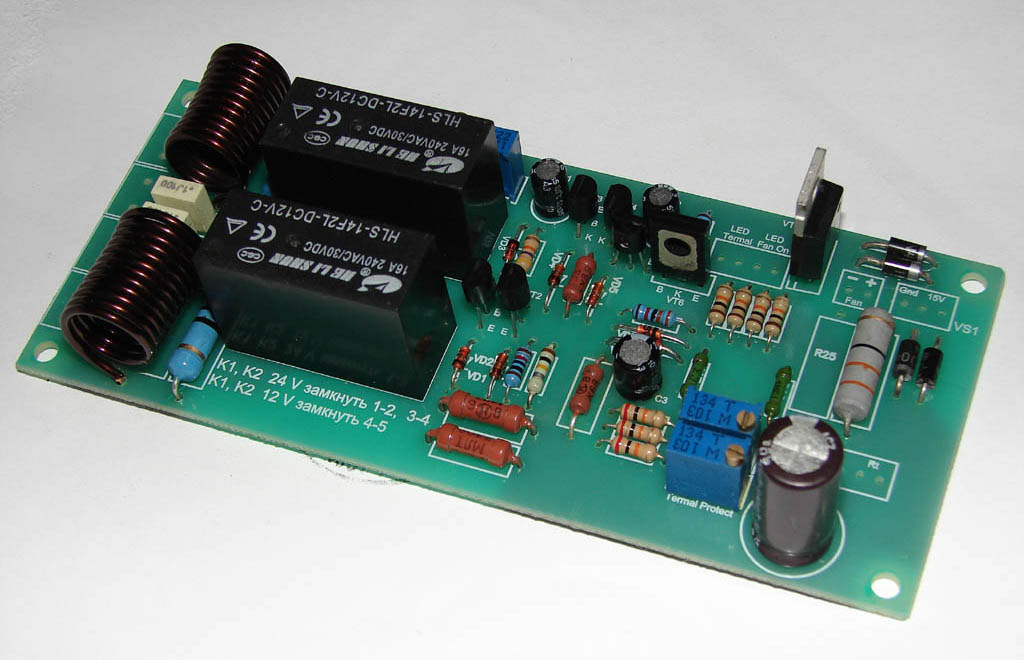

Схема блока защит для УМЗЧ.  Любой усилитель мощности звукового сигнала желательно снабдить устройством, которое подключало бы акустику с некоторым запозданием, пока не закончатся все переходные процессы после включения питания усилителя чтобы избежать характерных щелчков в динамиках, устройством защиты акустики при выходе из строя транзисторов выходного каскада усилителя или микросхемы и появлении постоянного напряжения на выходе, что может вывести акустику из строя, схемой управления вентиляторами обдува радиаторов с установленными на них выходными элементами схемы усилителя мощности. Все эти функции реализованы в схеме, которую мы представляем вам в этой статье. Данная схема защиты акустических систем (колонок) содержит в себе термозащиту выходного каскада самого усилителя, выходной фильтр, узел плавного управления вентилятором обдува, способна определять сопротивление нагрузки, обеспечивает задержку подключения колонок к выходу усилителя, а также световую индикацию, показывающую в каком состоянии находится защита. Принципиальная схема блока показана ниже:  Для двух каналов собираются две таких платы. Внешний вид ПП показан на следующем изображении:  Разработанная печатная плата в программе SprintLayout выглядит следующим образом:  Второй вариант этого блока имеет некоторые отличия, в частности, эта плата собирается в одном экземпляре, и она рассчитана на защиту акустики и левого и правого каналов. Принципиальная схема показана ниже:  Плата в сборе:  Внешний вид второго варианта схемы блока защит:  В схеме возможно применение реле с обмотками, рассчитанными на напряжение 12 и 24 Вольта, то есть соединяя их последовательно или параллельно. Например, можно применить реле марок HLS-14F2L-1C, или HLS8-22F2-1C. Печатная плата второго варианта подразумевает применение микросхемы (операционного усилителя) в корпусе SOP8, это делает плату немного компактней, но при желании можно перерисовать и под корпус DIP8 или SIP8.  Обращаем ваше внимание, и в первом и во втором варианте схем на входе установлены фильтры (цепи Цобеля), если таковые уже имеются на платах усилителей мощности, в этих блоках защит их устанавливать не нужно, можно просто поставить перемычки вместо катушек индуктивности. Если на платах усилителей этих фильтров нет, мотайте 12 витков провода ПЭВ-2 диаметром 1 мм на оправку 10 мм, в качестве оправки можно использовать сверло или другой предмет с подходящим диаметром. Транзисторы 2N5551 можно поменять, например, на ВС546 или ВС548, а можно и отечественные поставить типа КТ3102. Операционный усилитель в принципе подойдет любой сдвоенный, например, TL072, NE5532, NJM4580, можно и OPA2132 поставить, но для этой схемы это будет слишком круто. В качестве диодного моста можно применить готовую диодную сборку на ток порядка 1 Ампера. Настройка защиты VM2010: 1. Перед включением выкрутить многооборотные переменные резисторы R12, R13 в верхнее по схеме положение (против часовой стрелки). Установить переменный резистор R6 в среднее положение. 2. Установить перемычку с Main GND на общий входа усилителя GND. 3. Выход усилителя - вешаем эквивалент нагрузки 4R. 4. Подаем питание на плату защиты. Загорятся оба светодиода (обдув и перегрев). 5. Крутим резисторы R12, R13 до погасания свветодиодов. 6. Резистор R6 подстраивает защиту под определенное сопротивление нагрузки. Регулируем многооборотный резистор R6 до срабатывания реле (против часовой стрелки). Когда реле сработает повернуть R6 обратно на полоборота. Выключаем питание платы защиты. 7. Имитируем подключение нагрузки 2R, защита не должна позволить ее подключить к выходу усилителя мощности. Включаем питание платы защиты. Реле не должно включиться. Если вернуть сопротивление нагрузки до 4R сработает реле и нагрузка окажется подключенной к выходу усилителя. 8. Далее настроим резистор R12 на срабатывание защиты при достижении температуры терморезистора 50 градусов (Fan ON). Терморезистор можно греть паяльником, контролируя нагрев с помощью мультиметра с функцией измерения температуры. Добиваемся, чтобы при 50 градусах вентилятор включился на полную мощность. При остывании датчика ниже 50 градусов интенсивное охлаждение должно выключиться. 9. Настройка защиты от перегрева (Termal Protect). Настраивается резистором R13 на температуру примерно 85...90 градусов. При достижении этого порога защита должна отключить нагрузку (акустику) от выхода усилителя мощности. При остывании датчика градусов до 80-ти нагрузка снова подключится. 10. Убеждаемся, что при остывании датчика ниже 50 градусов вентилятор уменьшит обороты. Кому не совсем понятна настройка - ищите на канале ютуб ролик "Настройка системы защиты VM2010 для усилителя." В архиве найдете оба варианта схем блоков защит, а также их печатные платы в формате LAY6, в архиве также имеется текстовый файл с рекомендациями по сборке и настройке блока защит. Размер архива – 0,6 Mb.
